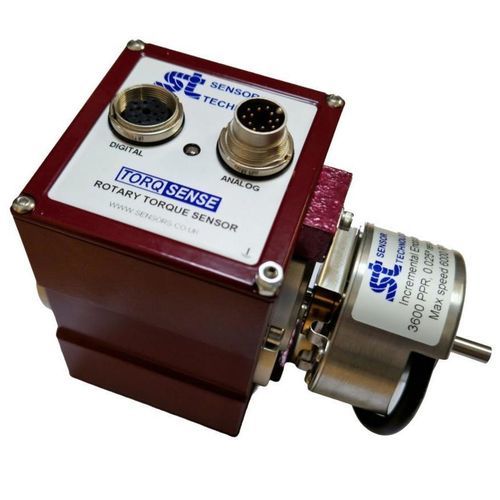

Sensor de par rotativo SGR523

RS-232CANUSB

Descripción del producto
El transductor TorqSense de galga extensométrica rotativa SGR523 utiliza transmisión de señal sin contacto, eliminando la necesidad de anillos rozantes. Incluye un encoder incremental externo para medición angular precisa, permitiendo el análisis combinado par/ángulo en bancos de ensayo, estaciones de apriete y evaluación de mecanismos de accionamiento. Aplicaciones habituales: bancos de prueba mecánicos, ensayos de apriete de pernos/tapones y control de procesos para detectar problemas y reducir desperdicios de producción.

Beneficios clave

• Rangos de par de 100 mNm a 100 Nm (rangos mayores próximamente)
• Precisión ±0,1%
• Sobrecarga mecánica 400%
• Lectura en sobre-rango hasta 250%
• Tasa de muestreo digital: 4000 muestras/s
• Salidas digitales: RS232 y USB (estándar); CANbus y Ethernet (opcional)
• Compatible con el software TorqView Advanced Torque Monitoring
• Transmisión de señal sin contacto — sin anillos rozantes que se desgasten
• Hasta 10.000 pulsos por revolución
• Resolución angular hasta 0,009°
• Velocidad de funcionamiento hasta 9000 RPM
• Conteo de ángulo y rotaciones bidireccional
• Garantía de por vida

Otras características

• Autodiagnóstico BIT para monitorizar fallos, par, velocidad y temperatura en condiciones de sobreescala
• LED de estado del transductor y pin de salida "Sensor status" para retroalimentación de salud
• Sensores de temperatura de eje opcionales para mejor compensación y precisión
• Software Transducer Control incluido para configuración
• Tres canales analógicos configurables individualmente (escalado y asignación de datos)
• Capacidad para conectar hasta 10 transductores vía USB
• Errores mínimos por cargas laterales y axiales
• Baja desviación de linealidad ±0,05% FSD
• Bajo error de histéresis ±0,05% FSD
• No hay variación cíclica — variación cero en la señal de par con la rotación
• Amplio rango de alimentación: 12–32 VDC

Características / Especificaciones técnicas

• Modelo: SGR523 (par + ángulo incremental de alta resolución)
• Rangos de par: 100 mNm a 100 Nm
• Precisión: ±0,1%
• Desviación de linealidad: ±0,05% FSD
• Histéresis: ±0,05% FSD
• Sobrecarga mecánica: 400%
• Lectura en sobre-rango: 250%
• Tasa de muestreo digital: 4000 muestras/s
• Salidas digitales: RS232, USB (estándar); CANbus, Ethernet (opcional)
• Pulsos de ángulo: hasta 10.000 pulsos por revolución
• Resolución de ángulo: hasta 0,009°
• Velocidad máxima: hasta 9000 RPM
• Conteo bidireccional de ángulo y rotaciones
• Alimentación: 12–32 VDC
• Canales analógicos configurables: 3
• Diagnóstico: autodiagnóstico BIT, LED de estado y salida de estado
• Monitorización de temperatura: sensores de temperatura de eje opcionales
