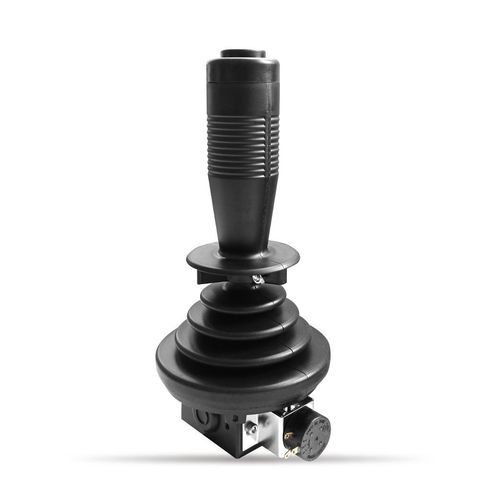

Joystick con microrruptor 90JAM

2 ejescon potenciómetro3 ejes

Descripción general
Joystick de tipo potenciómetro 90JAM para control de posición/ángulo. Fabricante: SAKAE (Shanghai SIBO). Diseñado para aplicaciones industriales, disponible en versiones 2D y 3D.

Características

• Operación en coordenadas 2D o 3D
• Potenciómetro montado en el exterior (SFCP22E / SFCP22AC)
• Elemento resistivo de plástico conductor
• Retorno por resorte estándar: retorno automático al centro

Especificaciones mecánicas generales
Rango de control de la palanca: tipo 2D: aprox. ±22°–±26° en todas las direcciones desde la posición central. Tipo 3D: rotación adicional de aprox. ±45°–±50° del pomo además del rango 2D.
Fuerza de operación: direcciones X/Y: aprox. 2–12 N (200–1.200 gf); dirección Z (3D): aprox. 20–85 mN·m (200–850 gf·cm). El retorno por resorte estándar vuelve automáticamente al centro.
Temperatura de funcionamiento: -20℃ a +65℃.
Vibración: 10–55 Hz, 98 m/s².
Choque: 294 m/s².
Vida útil: aprox. 5.000.000 operaciones.
Masa: tipo 2D: aprox. 650 g; tipo 3D: aprox. 750 g.

Especificaciones eléctricas generales
Potenciómetros montados: SFCP22E (10 kΩ ±15 %, 0,2 W, plástico conductor) para X/Y; para variantes 3D con potenciómetro del eje Z integrado en el pomo: SFCP22AC (10 kΩ ±15 %, 0,3 W). Tolerancia de linealidad independiente: ±3%. Ángulo de giro eléctrico para X e Y: aprox. 44°. Para Z (3D, integrado en el pomo): aprox. 90°.
Suavidad de salida: < 0,2% frente a la tensión de entrada.
Variación de la resistencia de contacto: < 5% C.R.V.
Resolución: esencialmente infinita.
Resistencia dieléctrica: 500 V A.C. durante 1 minuto.
Resistencia de aislamiento: > 1000 MΩ (500 V D.C.).

Opciones y personalizaciones

• Montaje en panel y formas de pomo especiales
• Mecanismos de tope o frenado mecánico (opciones 90JA)
• Opciones eléctricas adicionales: microinterruptores, valores de potenciómetro alternativos, potenciómetro con toma central, interruptor de detección de posición central, interruptores montados en el pomo o conmutadores tipo palanca

Especificaciones técnicas (resumen)

• Modelo: 90JAM
• Tipo: Joystick de tipo potenciómetro (2D o 3D)
• Elemento de potenciómetro: Plástico conductor (SFCP22E / SFCP22AC)
• Resistencia: 10 kΩ ±15 %
• Temperatura de funcionamiento: -20℃ a +65℃
• Fuerza de operación X/Y: ≈ 2–12 N; Z: ≈ 20–85 mN·m
• Rango de control X/Y: ≈ ±22°–±26°; Z (3D): adicional ≈ ±45°–±50° (rotación del pomo); ángulo eléctrico ≈ 90° según versión
• Vida útil: ≈ 5.000.000 operaciones
• Masa: ≈ 650 g (2D), ≈ 750 g (3D)
• Resistencia dieléctrica: 500 V A.C. / 1 minuto; Resistencia de aislamiento: >1000 MΩ (500 V D.C.)
