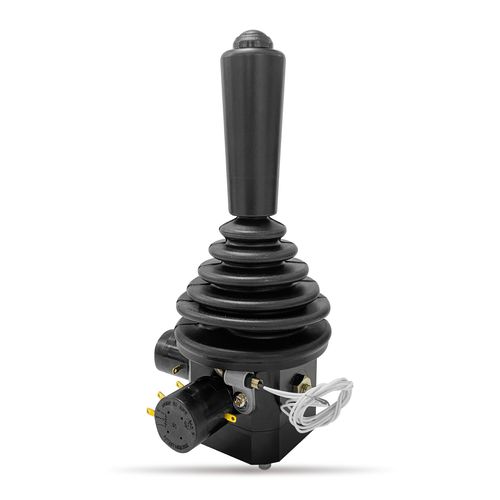

Joystick con potenciómetro C-S50JCK-11591

2 ejescon interruptorcon botones

Producto
C-S50JCK-11591 — Joystick tipo potenciómetro diseñado para aplicaciones de control industrial

Características

• Joystick de tamaño medio con potenciómetro importado integrado
• Variedad de mandos intercambiables, incluyendo pulsador y opciones iluminadas
• Múltiples opciones de salida/interfaz: CANopen, USB, RS-485, inalámbrico, etc.

Dimensiones
Dibujo de dimensiones disponible en la página del producto (ver galería o esquema técnico).

Especificaciones generales
Ángulo de operación: Aprox. ±30° a ±35° (omnidireccional)
Fuerza de operación (nota): Aprox. 4,5 N a 22 N
Vida mecánica (joystick): Aprox. 5.000.000 ciclos
Temperatura de funcionamiento: -20℃ a +65℃
Temperatura de almacenamiento: -20℃ a +65℃
Vibración: 10–55 Hz, 98 m/s²
Impacto: 294 m/s²
Masa: Aprox. 460 g
Grado de protección: IP54 (por encima del panel)

Especificaciones eléctricas (Potenciómetro)
Valor de resistencia estándar: 10K ±15%
Tolerancia de linealidad independiente: ±3%
Suavidad de salida: <0,2% (respecto a la tensión de entrada)
Variación de resistencia de contacto: <5% CRV
Resolución: Esencialmente infinita
Potencia nominal: 0,2 W
Resistencia dieléctrica: 1 min (500 V A.C.)
Resistencia de aislamiento: >1000 MΩ (500 V D.C.)
Ángulo de toma central: Aprox. 3° (±1,5°)
Corriente del cursor: 10 μA a 1 mA (máx. 1 mA)

Especificaciones eléctricas (Interruptor)
Tipo de interruptor: Pulsador (SWPOT - switch-pot)
Clasificación: 50 V D.C. / 0,1 A; 24 V D.C. / 50 mA
Vida mecánica: Aprox. 100.000 ciclos (interruptor); Aprox. 5.000.000 ciclos (joystick)
Vida eléctrica: Aprox. 100.000 a 1.000.000 ciclos según configuración
Resistencia de aislamiento: >1000 MΩ (500 V D.C.)
Resistencia dieléctrica: 1 min (1000 V A.C.); 1 min (500 V A.C.)

Especificaciones especiales disponibles

• Otras salidas/interfaces: CANopen, USB, RS-485, control remoto inalámbrico, etc.
• Mandos especiales: Formas y colores personalizados; mandos con pulsador (negro por defecto); opción de pulsador iluminado

Características / Especificaciones técnicas

• Modelo: C-S50JCK-11591
• Tipo: Joystick tipo potenciómetro
• Ángulo de operación: Aprox. ±30° a ±35° (omnidireccional)
• Fuerza de operación: Aprox. 4,5 N a 22 N
• Vida mecánica (joystick): Aprox. 5.000.000 ciclos
• Temperatura operación / almacenamiento: -20℃ a +65℃
• Vibración: 10–55 Hz, 98 m/s²
• Impacto: 294 m/s²
• Masa: Aprox. 460 g
• Protección: IP54 (por encima del panel)
• Resistencia del potenciómetro: 10K ±15%
• Tolerancia de linealidad: ±3%
• Suavidad de salida: <0,2% (respecto a la tensión de entrada)
• Variación resistencia de contacto: <5% CRV
• Potencia nominal: 0,2 W
• Resistencia dieléctrica (potenciómetro): 1 min (500 V A.C.)
• Resistencia de aislamiento: >1000 MΩ (500 V D.C.)
• Corriente del cursor: 10 μA a 1 mA (máx. 1 mA)
• Tipo de interruptor: Pulsador (SWPOT)
• Clasificación del interruptor: 50 V D.C. / 0,1 A; 24 V D.C. / 50 mA
• Vida del interruptor (mec./eléct.): Aprox. 100.000 / Aprox. 100.000–1.000.000 ciclos
• Opciones: CANopen, USB, RS-485, inalámbrico, mandos personalizados, pulsador iluminado
