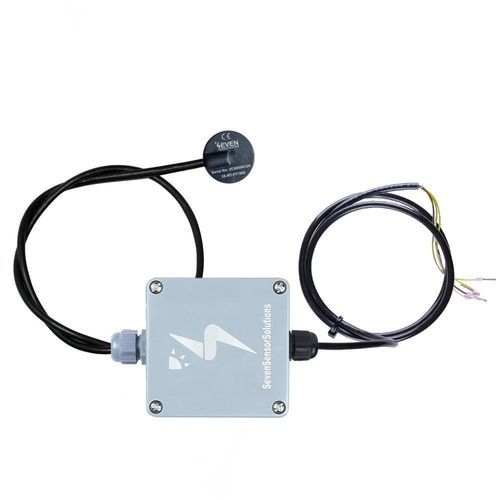

Sensor de temperatura Pt1000 3S-MT-PT1000-MB

RTDde resistencia de platinoModbus RTU

Descripción del producto
El sensor de temperatura de módulo mide la temperatura trasera de los paneles fotovoltaicos (PV) en grados Celsius (°C) mediante una sonda PT1000. La sonda se coloca entre la lámina posterior del módulo y la capa EVA para reproducir el comportamiento térmico del módulo. Un transductor convierte la señal PT1000 a Modbus RTU para la comunicación. El modelo 3S-MT-PT1000-MB es compatible con registradores de datos y PLCs con entradas RS485.

¿Qué es el sensor de temperatura de módulo?
La temperatura del módulo es un parámetro clave para evaluar el rendimiento de una planta fotovoltaica. Este sensor proporciona lecturas precisas de la temperatura trasera del módulo (°C) para monitorizar las pérdidas de eficiencia relacionadas con la temperatura y alimentar los cálculos de rendimiento.

Principio de funcionamiento
El equipo es un transmisor de temperatura que emplea un elemento sensor PT1000 conectado a una salida RS485 mediante un transductor PT1000 a Modbus. El valor medido se transmite por MODBUS RTU a los sistemas de monitorización. Está diseñado para instalaciones ambientales e industriales que requieren salidas digitales estandarizadas y estables.

Instalación
Según IEC 61724-1:2021, coloque el sensor en el centro de una célula cerca del punto medio del módulo, evitando los límites entre células. Posicione la sonda en la parte trasera del módulo sobre el centro de la célula más cercano al punto medio. Asegúrese de que la zona de instalación esté seca y limpia para garantizar una medición precisa y una adherencia segura con la cinta 3M® suministrada.

Ventajas principales

• Cálculo del PR: Proporciona la temperatura del módulo necesaria para un cálculo correcto del Performance Ratio (PR).
• Protección contra sobrecalentamiento: Los datos en tiempo real permiten a los sistemas de control detectar y mitigar el sobrecalentamiento.
• Adaptación a condiciones climáticas: Facilita ajustes dinámicos del sistema según las condiciones climáticas para optimizar la producción.

¿Por qué SEVEN?
Los productos SEVEN están fabricados con componentes fiables para ofrecer mediciones meteorológicas y ambientales precisas. El 3S-MT-PT1000-MB está diseñado para reproducir la estructura trasera de un módulo PV y asegurar un comportamiento térmico comparable, cumpliendo las normas IEC pertinentes para la monitorización fotovoltaica.

FAQ

• Clase: Todos los sensores 3S-MT-PT1000-MB son Clase A según IEC 60751:2022 e IEC 61724-1:2021.
• Garantía: Garantía de 2 años.
• Precio: Rango indicativo 110–195 EUR.
• Tiempos de entrega: Pedidos pequeños: aprox. 1–2 semanas; pedidos al por mayor: aprox. 6–8 semanas.
• Cables incluidos: Se suministra con un cable de 50 cm 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR y un cable de 2,5 m 3x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR (resistentes a los rayos UV y a la intemperie). Otras longitudes disponibles bajo petición.
• Instalación: Consulte el manual de usuario para instrucciones de instalación y configuración paso a paso.

Especificaciones técnicas

• Código: 3S-MT-PT1000-MB
• Tipo de sensor: PT1000
• Rango de medición: -40°C a +85°C
• Precisión: ±0,1°C
• Resolución: 0,1°C
• Salida de datos: RS485 hasta 38400 Baud
• Protocolo de comunicación: Modbus RTU
• Alimentación: 12 a 30 V DC
• Consumo: 15 mA @ 24 V DC
• Conexión eléctrica: cable 50 cm 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR y cable 2,5 m 3x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR (resistentes UV y a la intemperie)
• Temperatura de funcionamiento: -40°C a +85°C
• Dimensiones caja: 80 mm x 82 mm x 55 mm (An x L x Al)
• Dimensiones cubierta del sensor: Ø 33 mm x 3,5 mm (modelo plástico); Ø 35 mm x 2 mm (modelo EVA)
• Peso: 280 g
• Protección: IP67
• Material caja: ABS
• Cubierta del sensor: Backsheet laminado (EVA – Tedlar) / inyección de plástico ABS
• Método de montaje: cinta 3M® en la parte trasera del módulo
• Norma: Clase A según IEC 60751:2022 e IEC 61724-1:2021
