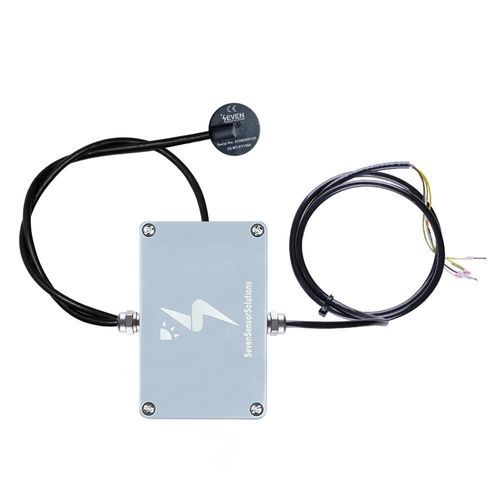

Transmisor de temperatura encastrado 3S-MT-PT1000-U

Pt10000-10 Vcon salidas de tensión

Descripción general
El 3S-MT-PT1000-U es un sensor de temperatura de módulo que mide la temperatura trasera de los módulos fotovoltaicos en °C mediante una sonda PT1000 colocada entre capas de backsheet con lámina EVA. Un transductor integrado convierte la señal PT1000 en una salida analógica 0–10 V para integración directa con dataloggers, gateways y PLCs con entrada 0–10 V.

¿Qué es el sensor de temperatura de módulo?
El sensor monitoriza la temperatura de la superficie posterior de los módulos PV en grados Celsius. La temperatura de las células afecta la corriente de cortocircuito y la tensión en circuito abierto, por lo que una medición precisa es esencial para evaluar el rendimiento y gestionar térmicamente las plantas solares.

Principio de funcionamiento
Una sonda PT1000 de alta precisión mide la temperatura del módulo. Una placa electrónica en una carcasa resistente a los rayos UV linealiza y convierte la señal PT1000 en una salida analógica 0–10 V. El dispositivo cuenta con clasificación IP67 para uso exterior.

Guía de instalación
Siga las recomendaciones de IEC 61724-1:2021: colocar la sonda en el centro de una celda cerca del punto medio del módulo, evitando los límites de las celdas. Fije el sensor sobre una zona seca y limpia del backsheet con la cinta 3M® suministrada. Asegúrese de que no haya contaminantes y tenga especial cuidado en condiciones frías donde la humedad o residuos puedan dificultar la adhesión.

Ventajas

• Cálculo preciso del PR: proporciona datos de temperatura del módulo necesarios para un cálculo fiable del Performance Ratio.
• Protección contra sobrecalentamiento: la entrada de temperatura en tiempo real permite a los sistemas de control mitigar el sobrecalentamiento y reducir el riesgo de daños a largo plazo.
• Adaptabilidad al clima: permite respuestas operativas dinámicas ante cambios meteorológicos para maximizar la producción energética.

¿Por qué SEVEN Sensor Solutions?
Los productos SEVEN utilizan componentes de calidad y la estructura del sensor replica la construcción trasera del módulo PV para asegurar un comportamiento de transferencia térmica comparable. El 3S-MT-PT1000-U está diseñado conforme al Anexo B de IEC 61724-1:2021 e IEC 60751:2022, ofreciendo resolución ≤ 0,1 °C e incertidumbre ±1 °C.

Especificaciones técnicas

• Código de artículo: 3S-MT-PT1000-U
• Tipo de sensor: PT1000
• Rango de medida: -40 °C a +85 °C
• Precisión: ±0,1 °C
• Resolución: 0,1 °C
• Salida de datos: Analógica 0–10 V
• Alimentación: 12–30 V DC
• Consumo: 15 mA @ 24 V DC
• Conexión eléctrica: cables de 1,2 m y 2 m 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR, resistentes a UV y a la intemperie
• Temperatura de funcionamiento: -40 °C a +85 °C
• Dimensiones caja: 65 mm x 115 mm x 55 mm (An x L x Al)
• Cubierta del sensor: Ø 33 mm x 3,5 mm (plástico) / Ø 35 mm x 2 mm (EVA)
• Peso: 267 g
• IP: IP67
• Material caja: ABS
• Método de montaje: cinta 3M® en la parte posterior del módulo
• Normas: Clase A según IEC 60751:2022 e IEC 61724-1:2021
