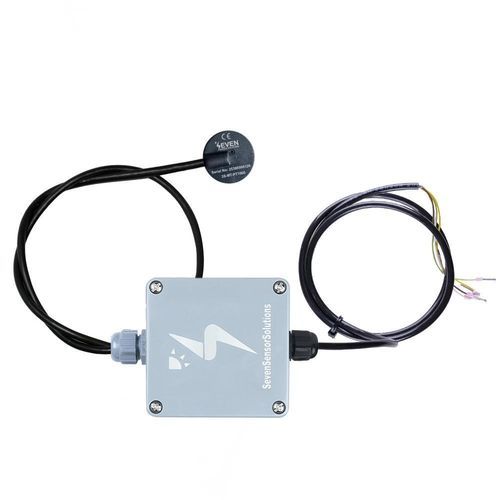

Transmisor de temperatura en cabeza de sonda 3S-MT-PT1000-I

Pt1000analógicosalida de corriente

Descripción
Sensor de temperatura de módulo diseñado para medir la temperatura de la superficie posterior de módulos fotovoltaicos en °C mediante una sonda PT1000. La sonda se coloca entre dos capas de backsheet con una lámina EVA. Un transductor interno convierte la señal PT1000 en una salida analógica 4-20 mA. Compatible con dataloggers, gateways y PLCs con entrada 4-20 mA.

¿Qué es el sensor de temperatura de módulo?
La temperatura del módulo afecta directamente al rendimiento de las instalaciones fotovoltaicas: el aumento de la temperatura de las células incrementa la corriente de cortocircuito y reduce la tensión en circuito abierto, disminuyendo la eficiencia eléctrica del módulo. Una medida precisa de la temperatura es necesaria para cálculos fiables del Performance Ratio (PR) y para la supervisión operativa de parques PV.

Principio de funcionamiento
El equipo integra una sonda PT1000 de alta precisión y un transductor electrónico en una caja resistente a los rayos UV y a la intemperie. La PT1000 detecta la temperatura de la cara trasera del módulo; la electrónica convierte la señal en una salida de corriente analógica 4-20 mA. La unidad se alimenta entre 12 y 30 V DC y comunica mediante su salida 4-20 mA con sistemas industriales estándar.

Especificaciones técnicas (extracto)
Código del artículo: 3S-MT-PT1000-I
Tipo de sensor: PT1000
Rango de medición: -40°C a +85°C
Precisión: ±0.1°C
Resolución: 0.1°C
Salida de datos: Analógica 4-20 mA
Alimentación: 12 a 30 V DC
Consumo: 30 mA @ 24 V DC
Conexión eléctrica: cables LI2YC11Y-TP PUR de 1,2 m y 2 m 2x2x0,22 mm² (24 AWG), resistentes a UV y a la intemperie

Instalación
Instale el sensor en el centro de una celda cercana al punto medio del módulo, evitando los límites de las células, de acuerdo con IEC 61724-1:2021. Coloque la sonda PT1000 en la cara posterior del módulo lo más cerca posible del centro de la celda sin atravesar sus bordes. Asegúrese de que la zona de adhesión esté seca y limpia; evite la instalación en presencia de rocío o humedad.

Ventajas

• Estimación del PR: proporciona datos precisos de temperatura del módulo necesarios para el cálculo del Performance Ratio.
• Protección contra sobrecalentamiento: la monitorización en tiempo real facilita acciones de protección y reduce riesgos de mantenimiento.
• Adaptabilidad climática: permite ajustes dinámicos del sistema frente a variaciones ambientales y estacionales para optimizar la producción.

Por qué SEVEN Sensor Solutions
Los productos SEVEN emplean componentes fiables y una cubierta de sensor que reproduce el comportamiento térmico de la parte trasera del módulo para obtener mediciones representativas. El 3S-MT-PT1000-I cumple los requisitos IEC en resolución e incertidumbre y es apto para aplicaciones industriales de monitorización PV.

Preguntas frecuentes (puntos clave)

• Clase: Clase A según IEC 60751:2022 e IEC 61724-1:2021.
• Garantía: 2 años.
• Precio: rango orientativo 95–170 EUR.
• Tiempos de entrega: pedidos pequeños ~2–3 semanas; pedidos en volumen ~7–8 semanas.
• Cable: se suministra con cables LI2YC11Y-TP PUR de 1,2 m y 2 m 2x2x0,22 mm² (24 AWG), resistentes a la intemperie y a UV; otras longitudes bajo petición.

Características / Especificaciones técnicas

• Código del Artículo: 3S-MT-PT1000-I
• Tipo de Sensor: PT1000
• Rango de Medición: -40°C a +85°C
• Precisión: ±0.1°C
• Resolución: 0.1°C
• Salida de Datos: Analógica 4-20 mA
• Fuente de Alimentación: 12 a 30 V DC
• Consumo de Energía: 30 mA @ 24 V DC
• Conexión Eléctrica: 1,2 m y 2 m 2x2x0,22 mm², 24 AWG, cables LI2YC11Y-TP PUR (resistentes UV/intemperie)
• Rango de Temperatura de Funcionamiento: -40°C a +85°C
• Dimensiones de la Caja: 64 x 68 x 35 mm (An x L x Al)
• Dimensiones del Cobertor del Sensor: Ø 33 mm x 3,5 mm (Plástico); Ø 35 mm x 2 mm (EVA)
• Peso: 257 g
• Clasificación IP: IP67
• Material de la Caja: ABS
• Cubierta del Sensor: Backsheet laminado (EVA – Tedlar) / Inyección plástico ABS
• Método de Montaje: cinta 3M® en la parte posterior del módulo
• Norma: Clase A según IEC 60751:2022 e IEC 61724-1:2021
