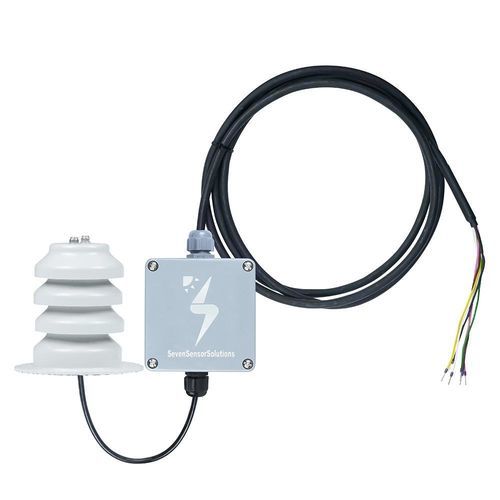

Sensor de temperatura y de humedad relativa 3S-RH&AT-MB

RS-485Modbus RTU24 Vcc

Descripción general
El 3S-RH&AT-MB de SEVEN es un sensor capacitivo diseñado para medir humedad relativa y temperatura ambiente. La variante 3S-RH/AT/PS-MB incorpora además medición de presión barométrica. El sensor se suministra con el sistema de montaje y está protegido de la radiación solar directa por un escudo plástico multicapa que permite el libre paso del aire.

Aplicaciones e impacto
Se utiliza en sistemas solares, entornos industriales, almacenamiento y transporte, y en instalaciones de producción para monitorizar efectos relacionados con la humedad en equipos y procesos. Los datos permiten evaluar variaciones espectrales en plantas fotovoltaicas, rendimiento de módulos, transferencia de calor, efectos de refracción y periodos de condensación cuando se combinan con datos de temperatura.

Principio de funcionamiento y comunicaciones
El equipo dispone de una protección resistente a UV y un elemento capacitivo para lecturas estables. Los valores medidos se transmiten por interfaz RS485 en protocolo Modbus RTU hasta 38400 Baudios para integración con PLC, dataloggers y sistemas de supervisión.

Especificaciones técnicas
Código: 3S-RH&AT-MB ; 3S-RH/AT/PS-MB
Datos medidos: Humedad relativa; Temperatura ambiente | Humedad relativa; Temperatura ambiente; Presión (modelo PS)
Tipo de sensor: Capacitivo
Rango RH: 0% a 100% — Precisión: ±1% RH (20–70%) a 25 °C — Resolución: 0,1%
Rango temperatura: -40 °C a +85 °C — Precisión: ±0,1 °C (5–60 °C) — Resolución: 0,1 °C
Presión (PS): 260 a 1260 hPa — Precisión: 0,5 hPa — Resolución: 0,1 hPa
Salida: RS485 hasta 38400 Baudios — Protocolo: Modbus RTU
Alimentación: 12 a 30 V DC — Consumo: 20 mA máx @ 24 VDC
Cable: 3 m LIYYC11Y PUR, resistente a UV y a la intemperie
Carcasa: Caja ABS; pantalla ABS; tubo del sensor en acero inoxidable con filtro de membrana
Dimensiones: Caja 64 x 68 x 35 mm; Pantalla Ø 105 x 100 mm — Peso: 0,5 kg — Protección: IP65
Normas: Clase A según IEC 60751:2022 (Temperatura) y IEC 61724-1:2021 (Humedad relativa)

¿Dónde se utiliza 3S-RH&AT-MB?

• Sistemas de energía solar (monitorización PV)
• Entornos industriales y plantas de producción
• Zonas de almacenamiento de productos sensibles a la humedad
• Vehículos de transporte y vigilancia frigorífica
• Redes de monitorización ambiental

Instalación
Antes del montaje, comprobar el funcionamiento a nivel del suelo. Instale el sensor protegido lejos de fuentes de calor, superficies reflectantes y perturbaciones térmicas locales. En tejados, ubicar en el lado expuesto al viento predominante. El montaje se realiza en dos fases: fijar primero la estructura de soporte y luego el sensor.

Beneficios clave

• Medición precisa: Datos RH y T de alta resolución para monitorización exacta.
• Preparado para exterior: Pantalla resistente a UV y caja IP65 para uso prolongado en exteriores.
• Interfaz estándar: RS485 + Modbus RTU para integración sencilla con SCADA y registradores.

Preguntas frecuentes (selección)
Clase: Todos los 3S-RH&AT-MB y 3S-RH/AT/PS-MB son Clase A según IEC 60751:2022 (Temperatura) y IEC 61724-1:2021 (Humedad relativa).
Garantía: 2 años.
Rango de precios (orientativo): Aprox. 225–445 EUR según modelo y configuración.
Tiempos de entrega (orientativo): Pedidos pequeños (≤20 uds): ~2–3 semanas; volúmenes (20–100 uds): ~6–8 semanas.
Cable incluido: Cable 3 m LIYYC11Y PUR incluido; otras longitudes a petición.

Resumen de especificaciones técnicas

• Modelo: 3S-RH&AT-MB (opción: 3S-RH/AT/PS-MB)
• Parámetros medidos: Humedad relativa, Temperatura ambiente (Presión opcional)
• Tipo de sensor: Capacitivo
• Rangos y precisión: RH 0–100% (±1% RH @20–70%) ; T -40–+85 °C (±0,1 °C @5–60 °C)
• Presión (PS): 260–1260 hPa (±0,5 hPa)
• Salida: RS485 hasta 38400 Baudios, Modbus RTU
• Alimentación: 12–30 V DC, 20 mA máx @24 VDC
• Cable: 3 m LIYYC11Y PUR (resistente UV/intemperie)
• Dimensiones y protección: Caja 64 x 68 x 35 mm ; Pantalla Ø105 x 100 mm ; IP65
• Materiales: Caja y pantalla ABS ; tubo sensor inoxidable con filtro de membrana
• Normas: Clase A IEC 60751:2022 e IEC 61724-1:2021
