Sensor de temperatura y de humedad relativa 3S-RH&AT

I2C3 V CCIP65

Descripción

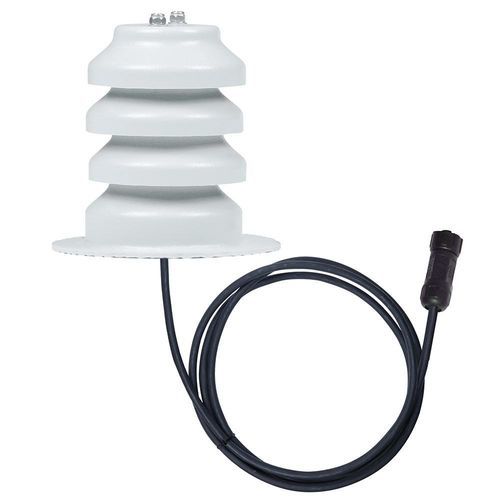

El 3S-RH&AT de SEVEN es un sensor capacitivo diseñado para medir la humedad relativa y la temperatura ambiente, con opción de medición de presión. El sensor se suministra con soporte de montaje y un protector de radiación en ABS resistente a los rayos UV, formado por cuatro placas aspiradas que permiten la libre circulación del aire y protegen los elementos de medición.

Principio de funcionamiento
El elemento sensor está alojado dentro de un protector resistente a los rayos UV. El 3S-RH&AT mide temperatura ambiente y humedad relativa mediante un transmisor con salida I²C. Un conector de 7 pines facilita la integración con sensores de irradiancia SEVEN, Sensor Box, registradores de datos y otros dispositivos receptores.

Aplicaciones

• Sistemas de energía solar y monitorización PV
• Áreas industriales y control de procesos
• Instalaciones de producción
• Monitorización de condiciones en almacenes
• Evaluación ambiental en vehículos de transporte
• Control de humedad para proteger productos y equipos sensibles

Instalación
Se recomienda comprobar el sistema a nivel del suelo antes de la instalación final. Posicionar el sensor lejos de superficies oscuras, reflectantes o que absorban calor, y de fuentes de calor locales (rejillas de ventilación, chimeneas). Para instalaciones en tejados, montar en el lado expuesto al viento predominante. La instalación se realiza en dos fases: fijar la estructura de soporte y luego asegurar el sensor a la misma.

Por qué elegir este sensor

• Mediciones precisas: Diseñado para ofrecer datos de humedad y temperatura dentro de las tolerancias especificadas.
• Resistencia a la intemperie: Protector ABS y construcción resistente a la corrosión adecuados para uso exterior.
• Diseño protegido: Protector resistente a los rayos UV que salvaguarda los elementos de medición para lecturas consistentes.

Preguntas frecuentes (resumen)

• Clase: Todos los sensores 3S-RH&AT son Clase A según IEC 60751:2022 (Temperatura) y Clase A según IEC 61724-1:2021 (Humedad relativa).
• Garantía: 2 años.
• Precio: Aprox. 145–260 EUR.
• Tiempos de entrega: Pedidos pequeños (hasta 20 unidades): aprox. 2–3 semanas; pedidos a granel (20–100 unidades): aprox. 6–8 semanas.
• Configuración: Seguir el manual de usuario (manual disponible).
• Cable incluido: Suministrado con cable LIYYC11Y PUR de 3 m (resistente a UV y a la intemperie); otras longitudes bajo petición.

Características / Especificaciones técnicas

• Código de artículo: 3S-RH&AT
• Datos medidos: Humedad relativa y temperatura ambiente (presión opcional)
• Tipo de sensor: Capacitivo
• Rango RH: 0% a 100%
• Precisión RH: ±1% RH (20…70%) a 25 °C
• Resolución RH: 0,1%
• Rango de temperatura: -40 °C a +85 °C
• Precisión temperatura: ±0,1 °C (5…60 °C)
• Resolución temperatura: 0,1 °C
• Salida de datos: I²C
• Alimentación: 3 V DC
• Conexión eléctrica: Cable LIYYC11Y PUR de 3 m, resistente a UV y a la intemperie
• Rango de temperatura de funcionamiento: -40 °C a +85 °C
• Dimensiones del protector: Ø 105 x 100 mm
• Peso: 0,2 kg
• Clasificación IP: IP65
• Material de la carcasa del sensor: Tubo de acero inoxidable – filtro de membrana
• Material del protector: ABS
• Norma: Clase A según IEC 60751:2022 (Temperatura); Clase A según IEC 61724-1:2021 (Humedad relativa)
