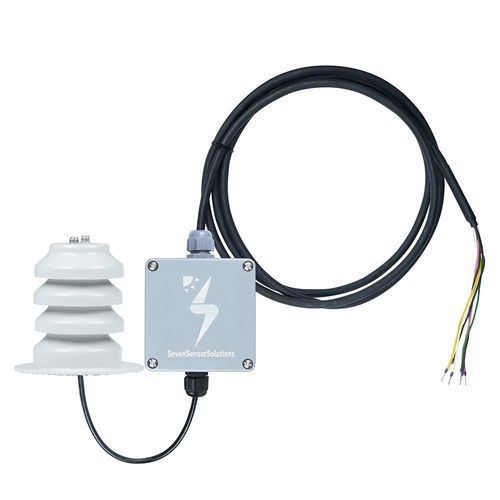

Sensor de humedad relativa 3S-RH-I

capacitivo4-20 mAsalida de corriente

Descripción
El 3S-RH-I es un sensor capacitivo de humedad relativa que ofrece una salida analógica 4–20 mA para integración directa con registradores de datos, gateways y PLCs. Mide la humedad relativa de 0 a 100 % HR y se suministra con accesorios de montaje y un protector resistente a los rayos UV que protege el elemento de medida de la luz solar directa.

Principio de funcionamiento
El elemento capacitivo montado en una placa electrónica detecta la humedad ambiental con alta sensibilidad. La electrónica convierte la lectura a una señal analógica 4–20 mA. El sensor se aloja en una caja resistente a los UV con un protector diseñado para uso exterior y condiciones climáticas exigentes.

Aplicaciones

• Sistemas de energía solar y monitorización de rendimiento PV
• Control de procesos industriales
• Instalaciones de producción
• Áreas de almacenamiento y almacenes
• Supervisión ambiental en vehículos de transporte
• Control de humedad para proteger productos y equipos sensibles a la humedad

Guía de instalación
Realice una prueba a nivel del suelo antes de la instalación final. Coloque el sensor lejos de objetos oscuros, reflectantes o que absorban calor y evite fuentes de calor (chimeneas, rejillas de ventilación). En tejados, fije el sensor en la cara expuesta al viento predominante. La instalación se realiza en dos fases: primero la estructura de montaje y luego el sensor en su soporte.

Por qué elegir Seven

• Alta precisión: ±1 % HR (20–70 %) a 25 °C con resolución del 0,1 % para lecturas fiables.
• Resistencia a la intemperie: Protector resistente a los UV y carcasa ABS para uso exterior duradero.
• Fácil integración: Salida analógica 4–20 mA estándar, compatible con registradores, gateways y PLCs.

Información adicional

• Garantía: 2 años para el modelo 3S-RH-I.
• Precio orientativo: normalmente entre 250 y 300 EUR.
• Tiempos de entrega: pedidos pequeños (hasta 5 uds): aprox. 2–3 semanas; pedidos al por mayor (hasta 100 uds): aprox. 7–9 semanas.
• Cable: cada unidad se suministra con cable LIYYC11Y PUR de 3 m (resistente a UV y a la intemperie); otras longitudes disponibles bajo petición.

Especificaciones técnicas

• Código de artículo: 3S-RH-I
• Dato medido: Relative Humidity
• Tipo de sensor: Capacitive
• Rango RH: 0 % a 100 %
• Precisión RH: ±1 % RH (20–70 %) a 25 °C
• Resolución RH: 0,1 %
• Salida de datos: Analog 4–20 mA
• Alimentación: 12 a 30 V DC
• Consumo: 30 mA @ 24 V DC
• Conexión eléctrica: cable LIYYC11Y PUR 3 m (resistente a UV y a la intemperie)
• Temperatura de funcionamiento: -40 °C a +85 °C
• Dimensiones caja: 64 x 68 x 35 mm (An x L x Al)
• Dimensiones protector: Ø 105 x 100 mm
• Peso: 0.5 kg
• Clasificación IP: IP65
• Material caja: ABS
• Material carcasa sensor: Tubo de acero inoxidable – filtro de membrana
• Material protector: ABS
• Norma: Clase A según IEC 61724-1:2021 (Relative Humidity)
