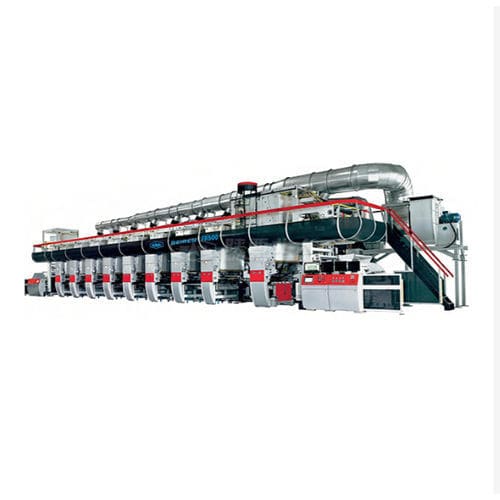

Prensa para imprimir por huecograbado

de film de plásticopara embalajespara película BOPP

Resumen
La máquina de impresión rotograbado sin eje con carga neumática de placas/cilindros está diseñada para cambios rápidos de placas o cilindros, registro preciso y producción continua a alta velocidad en sustratos flexibles. El diseño sin eje utiliza mordazas neumáticas y un carro elevador de aire integrado para posicionar y asegurar los cilindros automáticamente, reduciendo la manipulación manual y mejorando la seguridad del operador.

Ventajas clave

• Transmisión sin eje con mordazas neumáticas para un montaje de cilindros preciso y repetible
• Carro elevador automático que permite carga/descarga por un solo operario y cambios más rápidos
• Tiempo de cambio inferior a 5 minutos por estación
• Alta precisión de registro (±0,1 mm) para superposición de color estricta
• Armazón de hierro fundido de alta resistencia para reducir vibraciones a 150–350 m/min
• Sellos y componentes neumáticos resistentes a solventes para mayor durabilidad
• Múltiples enclavamientos de seguridad y bloqueo mecánico de seguridad en caso de pérdida de presión de aire

Compatibilidad de materiales y procesos

• OPP, BOPP
• CPP, PE
• PET
• PVC
• NY (Nailon)

Aplicaciones

• Embalaje alimentario y embalaje flexible de tiradas cortas con cambios frecuentes de SKU
• Materiales decorativos de gran ancho y laminados (p. ej., películas efecto madera, films decorativos)
• Embalaje farmacéutico, incluidas láminas para blíster cold‑form que requieren registro estricto

Tabla técnica
Parameter — Specification
Register Accuracy — ±0,1 mm
Operating Speed — 150–350 m/min
Chuck Pressure — 6–8 bar
Width Range — 600–1250 mm (adjustable)
Cylinder Weight Capacity — 100 kg+ per unit
Changeover Time — Under 5 minutes per station
Frame Construction — Heavy‑duty cast iron
Substrate Materials — OPP, BOPP, CPP, PE, PET, PVC, NY

Controles de calidad y pruebas
El equipo se somete a verificaciones de concentricidad y runout (runout < 0,03 mm), pruebas neumáticas de carga a 1,5× la carga nominal del cilindro para detectar pérdidas de presión y fugas, y pruebas de estabilidad de registro con ciclos de aceleración/ desaceleración rápidos para verificar la estabilidad de la superposición de colores.

Especificaciones técnicas

• Precisión de registro: ±0,1 mm
• Velocidad de funcionamiento: 150–350 m/min
• Presión de mordaza: 6–8 bar
• Rango de anchura: 600–1250 mm (ajustable)
• Capacidad de peso del cilindro: 100 kg+ por unidad
• Tiempo de cambio: Menos de 5 minutos por estación
• Construcción del bastidor: Hierro fundido pesado
• Materiales de sustrato: OPP, BOPP, CPP, PE, PET, PVC, NY
