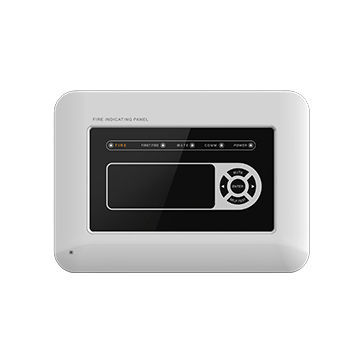

Anunciador de alarma de pared JB-FSD-9082

Características clave

• Panel repetidor de indicación de incendios controlado por microprocesador
• Comunicación por bus RS-485, longitud máxima del bus hasta ~1000 m
• Visualiza hasta 99 elementos de información por unidad
• Diseño compacto para montaje en pared en interiores; fácil instalación y manejo

Descripción del producto
El panel indicador de incendios JB-FSD-9082 es un repetidor controlado por microprocesador diseñado para conectarse al panel de control de alarma de incendios mediante RS-485. Instalado por planta, proporciona indicación local audible y visual; cuando un detector o módulo dispara, el panel emite alarma sonora y luminosa y muestra la información del evento para una rápida identificación.

Especificaciones técnicas

• Modelo: JB-FSD-9082
• Tipo: Panel indicador de incendios (repetidor)
• Control: Microprocesador
• Comunicación: Bus RS-485, longitud máxima del bus hasta ~1000 metros
• Tensión de funcionamiento: DC 24V ±20%
• Corriente de funcionamiento: Monitorización ≤32mA; Alarma ≤66mA
• Certificación: CCC (GB17429-2011)
• Capacidad de visualización: Hasta 99 elementos por unidad
• Sistema de cableado: Alimentación (+24V, GND), bus RS-485 (A, B) y PE para puesta a tierra
• Entorno de uso: Interior
• Rango de temperatura: -10°C a +50°C
• Humedad relativa: ≤95% (40°C sin condensación)
• Dimensiones: 210.0 × 150.0 × 33.5 mm
• Peso: 0.5 kg

Instalación y compatibilidad

• Conectar al panel de control mediante RS-485 (A, B) y bornes de alimentación (+24V, GND); prever PE para puesta a tierra.
• Instalación recomendada: un panel repetidor por planta para indicación local y localización rápida de eventos.
• Asegurar que las condiciones ambientales cumplan los rangos de temperatura y humedad especificados; uso en interiores.
