Cuadro sinóptico MDM-EM

Características del producto

• La placa principal y la placa de expansión proporcionan cada una 32 salidas LED configurables; se pueden conectar hasta 3 placas de expansión a una placa principal (máx. 128 salidas LED).
• Cada placa incluye 4 entradas de contacto seco; cada entrada puede asignarse a cualquier salida LED del panel.
• Comunicación con la CIE mediante bus RS-485; un panel admite hasta 32 drivers Mimic (hasta 4096 salidas y 512 entradas en total).
• Las salidas son configurables para indicaciones visuales como incendio, fallo, normal, arranque y retroalimentación; existe un estado desactivado por defecto.
• Las salidas pueden activarse por zona, dirección o entrada de contacto seco.
• El firmware de la placa principal se puede actualizar a través de la CIE.
• Cumple con los requisitos CE.

Información del producto

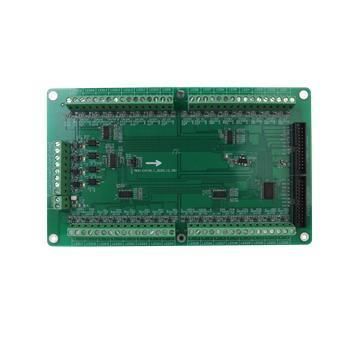

El MDM-EX es una placa PCB esclava (de expansión) controlada directamente por la placa principal Mimic. Se pueden conectar hasta tres placas de expansión a una placa principal; cada placa de expansión suministra 32 salidas LED, lo que permite ampliar el número de salidas del panel hasta 128. Las placas de expansión se alimentan desde la placa principal mediante el cable de interconexión.

Especificaciones
Parámetros técnicos:

• Tensión de funcionamiento: 24 V CC (15–32 V)
• Corriente estática @24 V CC: Placa principal 17 mA; Placa principal + 3 placas de expansión 26 mA
• Corriente de funcionamiento @24 V CC: Placa principal (placa y 33 LED) 80 mA; Placa principal + 3 placas de expansión (placas y 129 LED) 230 mA
• Corriente por LED: ≤6 mA
• Comunicación: RS-485
• Distancia de comunicación: ≤1000 m con cable trenzado
• Temperatura de funcionamiento: -5℃ a 45℃
• Humedad relativa: ≤95 %, sin condensación
• Sección de cable para bornes: 0,5 mm² a 2,5 mm²
• Tipo de tornillo: M3
• Dimensiones (An × Pr × Al): 210 mm × 125 mm × 19 mm
• Peso: Placa principal 235 g; placa de expansión 205 g
