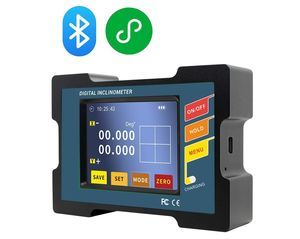

Inclinómetro 2 ejes DMI810/DMI820

USBMEMScapacitivo

Descripción general
El DMI810/DMI820 es un inclinómetro digital de visualización diseñado para el control y la medición de ángulos en entornos industriales. Emplea principios de control micromecánico con una unidad de medición de doble núcleo, permitiendo compensación X/Y, compensación intercalada de ángulo y deriva térmica para una estabilidad a largo plazo. Soporta medición mono- y bi-eje, hasta ±30° de rango, resolución 0,001° y precisión <0,005° (escala completa). Montaje magnético lateral y inferior, función de almacenamiento de datos y varios modos de medición incluidos.

Características principales

• Precisión (mejor): <0,005°
• Repetibilidad: 0,003°
• Resolución angular: 0,001°
• Rango máximo: ±30° (según modelo)
• Medición absoluta/relativa conmutabl
• Función de almacenamiento de datos
• Montaje magnético fuerte de doble referencia (lado e inferior)
• Compensación automática por intercalado de ángulo
• Calibración de CERO por el usuario
• Valor de alarma ajustable
• Batería industrial recargable integrada (3,7V)
• Pantalla LCD retroiluminada de 64 colores
• Protección IP54
• Unidades duales ° / mm/m
• Frecuencia de filtrado opcional
• Tres modos de medición seleccionables (ángulo, DMS, mm)

Aplicaciones

• Construcción
• Prueba de 4 ruedas en automoción
• Medición de pendiente de carreteras
• Instalación de maquinaria
• Instalación de tuberías
• Plataformas industriales
• Pruebas de plato giratorio
• Detección de ángulo en unidades pan
• Plantillas y utillajes de producción

Especificaciones técnicas
Parámetro | DMI810 | DMI820 | Unidad
Eje de medición | Mono-eje | Doble-eje | —
Rango angular | ±15° / ±30° | ±15° / ±30° | °
Precisión angular (escala completa) | <0,005 (depende del rango) | <0,01 (depende del rango) | °
Resolución angular | 0,001 | 0,001 | °
Rango mm/m | 267 | 577 | mm/m
Precisión mm/m | 0,1 (DMI810) / 0,2 (DMI820) | 0,1 (DMI810) / 0,2 (DMI820) | mm/m
Resolución mm/m | 0,02 | 0,02 | mm/m
Repetibilidad | 0,003 | 0,003 | °
Modos de medición | Ángulo, DMS, mm/m | Ángulo, DMS, mm/m | —
Temperatura de trabajo | -10℃ a +70℃ | -10℃ a +70℃ | ℃
Humedad de trabajo | 85%RH | 85%RH | —
Alimentación | 3,7V batería recargable | 3,7V batería recargable | —
Tiempo de carga | 5 h | 5 h | h
Autonomía | 11 h | 11 h | h
Salida de datos | USB2.0 (COM virtual) | USB2.0 (COM virtual) | —
Software | Software VC | Software VC | —
Conector | USB estándar, recargable | USB estándar, recargable | —
Vibración | 10g@11ms, triaxial (semi-seno) | 10g@11ms, triaxial (semi-seno) | —
Impacto | 10grms, 10–100Hz | 10grms, 10–100Hz | —
Protección | IP54 | IP54 | —
Material carcasa | Aluminio anodizado | Aluminio anodizado | —
Pantalla | LCD retroiluminada 64 colores | LCD retroiluminada 64 colores | —
Área visible | L57.6×W43.2mm | L57.6×W43.2mm | mm
Dimensiones | L109×W77×H27mm | L109×W77×H27mm | mm
Peso | ≤350g | ≤350g | g

Notas / puntos técnicos

• Modelo: DMI810 / DMI820 (variantes mono/bi-eje y diferentes rangos)
• Principio de medida: control micromecánico, unidad de doble núcleo y algoritmos de compensación e interpolación
• Rango hasta ±30° según modelo
• Resolución 0,001°; repetibilidad 0,003°; mejor precisión <0,005° en algunas versiones
• Medición mm/m: típicamente 267 o 577 mm/m según modelo
• Pantalla: LCD 64 colores, área visible L57.6×W43.2mm
• Alimentación: batería recargable 3,7V, carga ≈5 h, uso continuo ≈11 h
• Datos: USB2.0 COM virtual, software VC compatible
• Carcasa: aluminio anodizado, IP54, resistente a vibraciones y choques
• Fijación: imanes potentes en lateral e inferior (doble referencia)
