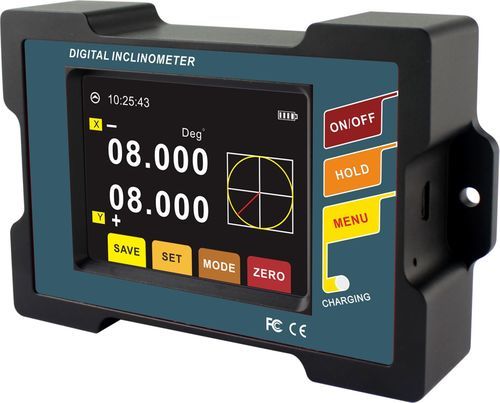

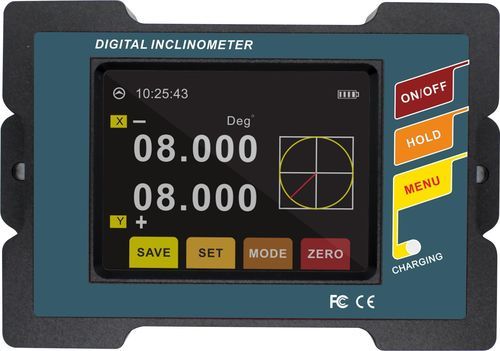

Inclinómetro XY DMI8 series

USBVirtual COM portMEMS

Descripción del producto
Los inclinómetros electrónicos DMI815 (eje único) y DMI825 (doble eje) de Rion Technology ofrecen medición y control de ángulo para equipos industriales. Emplean detección micromecánica con medición dual y compensación del eje Y para estabilizar el eje X. Algoritmos de temperatura e interpolación garantizan repetibilidad y estabilidad a largo plazo.

Características principales

• Precisión de medida: <0,005° (según variante)
• Resolución angular: 0,001°
• Rango de medida: ±15° o ±30° (según modelo)
• Tres modos de medida: ángulo, °/′/″, mm/m
• Función de almacenamiento de datos y ángulo de alarma configurable
• Pantalla LCD 64 colores visión nocturna, salida de datos USB (USB 1.1 dispositivo serie virtual)
• Batería recargable 3,7 V — autonomía ~11 h, carga ~5 h
• Carcasa de aleación de aluminio anodizado, grado de protección IP54

Aplicaciones

• Nivelado y control angular de plataformas y equipos industriales
• Posicionamiento angular de mesas elevadoras y actuadores
• Integración para nivelado de dispositivos médicos y sistemas de medición industriales

Datos técnicos (resumen)

• Modelos: DMI815 (eje único) | DMI825 (doble eje)
• Rango angular: ±15° / ±30° (variante)
• Precisión (escala completa): <0,005° o <0,01° (según modelo)
• Resolución: 0,001°
• Modo mm/m: 267 / 577 mm/m; precisión 0,1 / 0,2 mm/m; resolución 0,02 mm/m
• Repetibilidad: 0,003°
• Pantalla: LCD 64 colores (área visible L57.6 × W43.2 mm)
• Salida de datos: USB 1.1 (dispositivo serie virtual); software PC: aplicación VC
• Resistencia a impactos: 10g @11ms (3 ejes); impacto vibratorio 10grms (10–100 Hz)
• Protección: IP54; Temperatura de trabajo: -10°C a +70°C; Humedad: 85% RH
• Material: aleación de aluminio anodizado; Tamaño: 117 × 75 × 27 mm; Peso: ~300 g

Dimensiones

• Tamaño carcasa: L117 × W75 × H27 mm
• Tamaño de instalación: L107 × H4 mm
• Fijación: 2 × tornillos M4

Especificaciones

• Ejes de medida: único (DMI815) / doble (DMI825)
• Modos: ángulo, °/′/″, mm/m
• Pantalla: LCD 64 colores con visión nocturna
• Alimentación: batería Li‑ion recargable 3,7 V integrada; carga ~5 h; continuo ~11 h
• Conectividad: conector USB estándar (recarga); USB 1.1 COM virtual
• Medio ambiente: -10°C a +70°C; 85% RH; IP54
• Mecánica: aluminio anodizado, probado contra impactos
• Usos típicos: nivelado de plataformas, alineación de mesas elevadoras, integración en cadenas de medida
