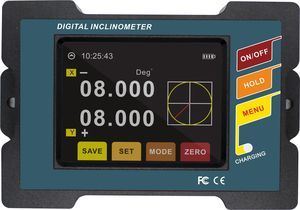

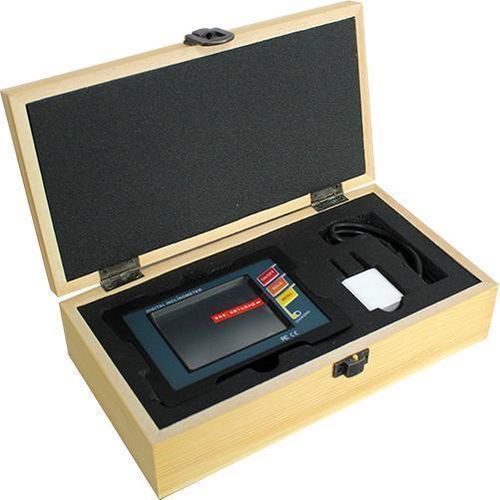

Inclinómetro dos ejes DMI820-BL

USBBluetoothsin cable

Descripción del producto El DMI820-BL es un nivel electrónico industrial para el control y la medición de ángulos con alta precisión. Incorpora una unidad de medición dual MEMS con compensación del eje Y para el eje X, algoritmos de interpolación y compensación térmica patentados por Ruifen para garantizar estabilidad y repetibilidad a largo plazo. Dispone de módulo BLE 5.2 integrado, rangos seleccionables en doble eje (±15° / ±30°), resolución de 0,001° y elevada precisión en toda la gama. Ofrece respuesta rápida, datos estables, montaje magnético robusto, almacenamiento de datos a bordo y modos de medición múltiples para aplicaciones industriales.

Ámbito de aplicación

• Nivelado de ángulos en dispositivos médicos
• Nivelado de plataformas de máquinas
• Nivelado de mesas elevadoras

DATOS TÉCNICOS Modelo: DMI820-BL
Eje de medida (rangos disponibles): ±15° ; ±30° | unidad: °
Precisión de medida angular (rango completo): <0,005° (para ±15°) ; <0,01° (para ±30°) | unidad: °
Resolución de medida angular: 0,001° | unidad: °
Rango mm/m: 267 (para ±15°) ; 577 (para ±30°) | unidad: mm/m
Precisión mm/m: 0,1 (±15°) ; 0,2 (±30°) | unidad: mm/m
Resolución mm/m: 0,02 | unidad: mm/m
Repetibilidad: 0,003 | unidad: °
Modos de medida: Tres modos disponibles — ángulo; grados/minutos/segundos; milímetros/metros
Temperatura de funcionamiento: -10℃ a +70℃
Humedad de funcionamiento: 85% HR
Alimentación: Batería recargable de litio 3,7 V
Tiempo de carga ideal: 5 horas
Tiempo de trabajo continuo de la batería: 11 horas
Salida de datos: Type-C
Software de equipo incluido: software de aplicación VC
Banda de frecuencia Bluetooth: 2402–2480 MHz
Sensibilidad del receptor Bluetooth: -96 dBm
Potencia de transmisión Bluetooth: 1 dBm
Especificación Bluetooth: 5.2
Estándares inalámbricos: 802.15.1
Resistencia a vibraciones: 10g@11ms, tres ejes (onda semicircular)
Resistencia a impactos: 10 grms, 10–100 Hz
Grado de protección: IP54
Material de la carcasa: Aleación de aluminio anodizada
Pantalla LCD: pantalla luminosa 64 True Color
Tamaño del área visible LCD: L57.6 × W43.2 mm
Tamaño de la carcasa: L109 × W77 × H27 mm
Peso: ≤350 g

Dimensiones

• Tamaño de la carcasa: L109 × W77 × H27 mm
• Método de instalación: Montaje por adsorción magnética fuerte en dos caras

Especificaciones técnicas

• Modelo: DMI820-BL
• Rangos de medición biaxiales: ±15° y ±30°
• Precisión máxima (rango completo): <0,005° (±15°) ; <0,01° (±30°)
• Resolución: 0,001°
• Repetibilidad: 0,003°
• Rango mm/m: 267 mm/m (±15°) ; 577 mm/m (±30°)
• Precisión mm/m: 0,1 mm/m (±15°) ; 0,2 mm/m (±30°)
• Resolución mm/m: 0,02 mm/m
• Modos de medición: Ángulo, DMS (grados/minutos/segundos), mm/m
• Bluetooth: BLE 5.2, 2402–2480 MHz, sensibilidad del receptor -96 dBm, potencia de transmisión 1 dBm
• Salida de datos: USB Type-C
• Batería: Litio recargable 3,7V; tiempo de carga ~5 h; uso continuo ~11 h
• Pantalla: pantalla luminosa 64 True Color, área visible L57.6 × W43.2 mm
• Carcasa: Aleación de aluminio (anodizada)
• Protección: IP54
• Resistencia a vibraciones/impactos: 10g@11ms (tres ejes semicircular); 10 grms (10–100 Hz)
• Dimensiones (carcasa): L109 × W77 × H27 mm
• Peso: ≤350 g
