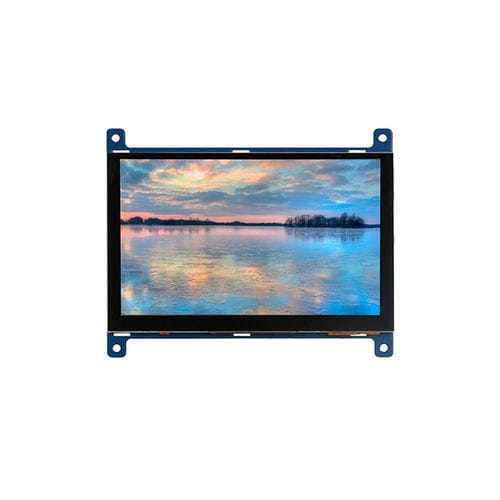

Módulo de visualización TFT T050GBP002

TNcon pantalla táctil capacitivade color

Resumen del producto
Pantalla táctil capacitiva de 5 pulgadas (Modelo T050GBP002): pantalla TFT delgada y de bajo consumo con interfaz HDMI+USB, panel táctil capacitivo G+G y vidrio templado, diseñada para HMI industrial y aplicaciones embebidas.

Características
La pantalla táctil HDMI (T050GBP002) integra un panel TFT tipo TN, un panel táctil capacitivo PCAP y una placa HDMI/USB. Soporta bajo consumo (5V ~480 mA típico) y es compatible con Raspbian, Windows, Android, Linux y Arch Linux.

Construcción y tecnología táctil
El módulo incluye vidrio protector, vidrio sensor, controlador (driver IC) y FPC. La tecnología capacitiva usa una estructura G+G controlada por el controlador GOODIX GT911 vía interfaz I2C, con soporte para 5 puntos táctiles simultáneos.

Ventajas

• Amplia compatibilidad: el panel TN equilibra coste y rendimiento visual básico para interfaces industriales.
• Tacto sensible: la PCAP capacitiva ofrece mayor sensibilidad y control de gestos más fluido que las alternativas resistivas.
• Visualización adecuada: la resolución 800×480 en 5" permite texto, iconos y gráficos simples legibles en HMI.
• Integración flexible: interfaces HDMI y USB para conexión a SBC, reproductores multimedia y placas de desarrollo.
• Factor de forma compacto: 5 pulgadas apto para dispositivos portátiles, paneles de instrumentación y unidades de control compactas.

Aplicaciones

• Paneles industriales y consolas de control para procesos automatizados.
• Interfaces hombre-máquina (HMI) en equipos industriales y control de máquinas.

Parámetros técnicos
Model: T050GBP002
Tamaño: 5 Inch
Tipo LCD: TFT
Tipo de pantalla: TN
Interfaz LCD: RGB
Nº de pines: 40Pin
Resolución: 800×480
Brillo: 350cd/m2
Dirección de visión: 12 o’clock
Rango de ángulos de visión: 70/70/60/70Deg.
Área activa LCD (mm): 108.00×64.80
Dimensión exterior LCD (mm): 121.00×97.05×7.03
Anti-reflejo/Anti-huellas: Personalizable
Tipo de tacto: Capacitivo
Puntos táctiles: 5 Points
Estructura táctil: G+G
Interfaz táctil: IIC (I2C)
Dureza táctil: 6H
Estructura del módulo: PCAP Touch & LCD Display & PCB
Interfaz PCB: HDMI USB
Cables: Con/Sin
Temperatura de funcionamiento: -10ºC~+50ºC
Temperatura de almacenamiento: -20ºC~+60ºC
Método de unión: Optical Bonding, Air Bonding
Sistemas soportados: Windows, Android, Linux etc
Campos de aplicación: Control industrial, Domótica, Dispositivo médico, Terminal de autoservicio etc

Especificaciones / Especificaciones técnicas

• Model: T050GBP002
• Tamaño de pantalla: 5 inch, TFT, TN
• Resolución: 800 × 480
• Brillo: 350 cd/m²
• Área activa: 108.00 × 64.80 mm
• Dimensión exterior: 121.00 × 97.05 × 7.03 mm
• Táctil: PCAP capacitivo, estructura G+G, controlador GOODIX GT911 (I2C), 5 puntos táctiles
• Dureza táctil: 6H
• PCB/interfaz: HDMI + USB
• Cuenta de pines: 40Pin (interfaz RGB)
• Alimentación: 5V, ~480 mA (typ.)
• Cables: Opcional (con o sin)
• Unión: Optical bonding o air bonding disponibles
• Temperatura de funcionamiento: -10°C a +50°C; Almacenamiento: -20°C a +60°C
• Campos de aplicación típicos: control industrial, HMI, domótica, equipos médicos, terminales de autoservicio
