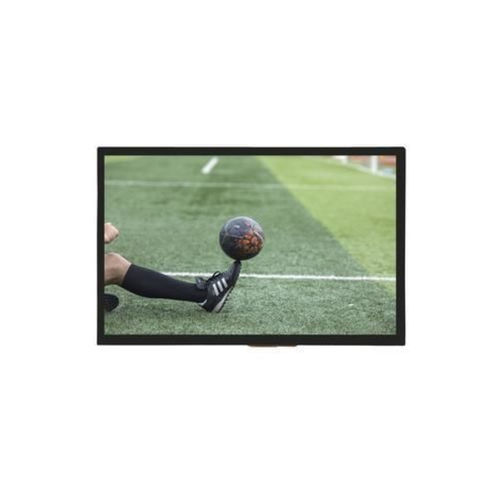

Módulo de visualización TFT LCD T101GBP003

IPScon pantalla táctil multipuntospantalla táctil capacitiva PCAP

Resumen del producto
Pantalla táctil de 10,1 pulgadas (modelo T101GBP003): kit interactivo HDMI + USB que combina un panel TFT LCD (IPS) con una capa táctil capacitiva PCAP (estructura G+G). El controlador táctil es GOODIX GT9271 y soporta multitoque de 10 puntos mediante interfaz IIC (I2C). El módulo ofrece amplios ángulos de visión, buena legibilidad en exteriores y bajo consumo (alimentación 5V).

Características principales de la pantalla

• Resolución: 1280 x 800 para imágenes nítidas
• Panel IPS TFT para ángulos de visión amplios y consistencia de color
• Opciones para lectura a la luz solar en entornos brillantes
• Optical bonding o tape bonding disponibles para mejorar claridad y durabilidad
• Bajo consumo: alimentación 5V

Características del panel táctil

• Táctil capacitivo PCAP, estructura G+G
• Soporte de multitáctil de 10 puntos
• Vidrio resistente con dureza 6H (resistencia a arañazos)
• IC táctil: GOODIX GT9271
• Interfaz táctil: IIC (I2C)

Versatilidad y compatibilidad

• Compatible con Windows, Android, Linux (Raspbian, Arch Linux) y Raspberry Pi
• Interfaces: HDMI para la pantalla; USB para táctil y alimentación (configuración estándar)

Aplicaciones

• Control industrial: paneles HMI, interfaces de máquina y sistemas de supervisión
• Domótica: paneles de control y sistemas de seguridad
• Dispositivos médicos: terminales para pacientes y pantallas de diagnóstico
• Terminales de autoservicio: kioscos, cajeros, emisión de tickets e información
• Educación: pizarras interactivas y dispositivos para estudiantes
• Retail: sistemas POS y pantallas interactivas
• Automoción: pantallas de infoentretenimiento y navegación
• Otros: señalización digital, consolas portátiles, reproductores multimedia, robótica

Producción y stock
Estado de producción: En producción
Cantidad en stock: 10 unidades

Parámetros técnicos
Modelo: T101GBP003
Tamaño: 10,1 pulgadas
Tipo LCD: TFT
Tipo de pantalla: IPS
Interfaz LCD: LVDS
N.º de pines: 40Pin
Resolución: 1280 x 800
Brillo: 200 cd/m² (tabla) — 350 cd/m² (resumen)
Dirección de visión: All o'clock
Rango de ángulo de visión: 85/85/85/85°
Área activa (mm): 216.96 x 135.60
Dimensiones del módulo (mm): 229.46 x 149.10 x 4.90
Anti-reflejo / Anti-huellas: Disponible
Tipo de táctil: Capacitivo (PCAP)
Puntos táctiles: 10 puntos
Chip IC táctil: GOODIX GT9271
Estructura táctil: G+G
Interfaz táctil: IIC (I2C)
Dureza táctil: 6H
Estructura del módulo: Táctil PCAP + pantalla LCD + PCB (CTP Touch + LCD Display + HDMI PCB)
Interfaz PCB: HDMI, USB
Cables: Con/Sin (opcional)
Temperatura de funcionamiento: -10°C a +50°C
Temperatura de almacenamiento: -20°C a +60°C
Método de unión: Optical Bonding, Air Bonding
Sistemas soportados: Windows, Android, Linux etc.
Campos de aplicación: Control industrial, domótica, dispositivo médico, terminal de autoservicio etc.

Notas adicionales
- Controlador táctil: GOODIX GT9271; estructura táctil G+G; interfaz táctil IIC (I2C).
- Dimensiones del módulo y del área activa proporcionadas para integración mecánica.

Especificaciones técnicas

• Modelo: T101GBP003
• Tamaño de pantalla: 10,1 pulgadas
• Resolución: 1280 x 800 (HD)
• Tipo de panel: TFT LCD con IPS
• Interfaz LCD: LVDS
• Dimensiones del módulo: 229.46 x 149.10 x 4.90 mm
• Área activa: 216.96 x 135.60 mm
• Brillo: 200 cd/m² (tabla) / 350 cd/m² (resumen)
• Ángulo de visión: 85/85/85/85°
• Táctil: PCAP capacitivo, estructura G+G, 10 puntos
• IC táctil: GOODIX GT9271
• Interfaz táctil: IIC (I2C)
• Dureza táctil: 6H
• Puertos: HDMI (pantalla), USB (táctil y alimentación)
• Alimentación: 5V
• Temp. funcionamiento: -10°C a +50°C; Temp. almacenamiento: -20°C a +60°C
• Unión: Optical Bonding / Air Bonding
• Anti-reflejo / anti-huellas: Disponible
• Aplicaciones típicas: Control industrial, domótica, medicina, terminales de autoservicio, POS, educación, automoción, señalización digital, robótica
