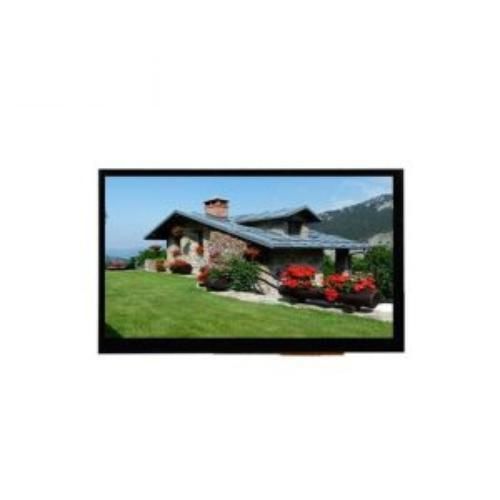

Módulo de visualización TFT LCD WTY070144A11-K01

IPScon tecnología capacitiva proyectadade color

Resumen del producto
Módulo de panel táctil capacitivo de 7 pulgadas WTY070144A11-K01 con pantalla IPS 1024x600, entrada de vídeo HDMI e interfaz táctil USB. El módulo integra un TFT LCD, pantalla táctil capacitiva PCAP (G+G) y una placa PCB HDMI+USB. Soporta alimentación 5V y es compatible con sistemas operativos habituales (Raspbian, Windows, Android, Linux, Arch Linux). Indicado para HMIs industriales, quioscos, dispositivos médicos y sistemas embebidos.

Características

• Diagonal de 7 pulgadas, resolución nativa 1024 x 600 (SVGA wide) con IPS para amplios ángulos de visión.
• TFT LCD con panel IPS para mantener color y contraste en vistas oblicuas.
• Táctil proyectado capacitivo (PCAP) con estructura G+G y multi-táctil de 5 puntos.
• Opciones de bonding óptico o bonding por aire para reducir reflexiones internas y mejorar la legibilidad a la luz solar.
• HDMI para vídeo; USB para comunicación táctil (USB puede alimentar el touch en algunas configuraciones).
• Acabados opcionales anti-reflejos / anti-huellas / anti-deslumbramiento.

Ventajas

• Factor de forma compacto de 7 pulgadas, adecuado para aplicaciones con espacio limitado e instalaciones integradas.
• Panel IPS que garantiza calidad de imagen constante en amplios ángulos para monitorización.
• Táctil capacitivo sensible, apto para operación con el dedo y gestos multi-táctiles.
• Conectividad sencilla mediante interfaces HDMI y USB estándar para integración rápida.
• Opciones de bonding y superficie mejoran durabilidad y rendimiento en exterior.

Parámetros técnicos
Model: WTY070144A11-K01
Size: 7 inches
LCD Type: TFT
Display Type: IPS
LCD Interface: RGB
Pin No.: 50Pin
Resolution: 1024x600
Brightness: 220 cd/m2
Viewing Direction: All o'clock
Viewing Angle Range: 85/85/85/85 Deg.
Active Area (mm): 85.92 x 154.21
Module Outline Dimension (mm): 164.90 x 100.00 x 7.725
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Available
Touch Type: Capacitive (PCAP)
Touch Points: 5 points
Touch Structure: G+G
Touch Interface: USB
Touch Hardness: 6H
Module Structure: PCAP Touch & LCD Display & PCB
PCB Interface: HDMI USB
Cables: With / Without
Operating Temperature: -10ºC ~ +50ºC
Storage Temperature: -20ºC ~ +60ºC
Bonding Method: Optical Bonding, Air Bonding
Support System: Windows, Android, Linux etc.
Application Fields: Industrial control, home automation, medical devices, self-service terminals, embedded systems

Especificaciones

• Model: WTY070144A11-K01
• Diagonal Size: 7 inches
• Native Resolution: 1024 x 600 (IPS)
• Brightness: 220 cd/m2
• Active Area: 85.92 x 154.21 mm
• Module Dimensions: 164.90 x 100.00 x 7.725 mm
• Touch: PCAP capacitive, G+G structure, 5-point multi-touch, touch hardness 6H
• Interfaces: LCD RGB, PCB HDMI + USB (USB for touch)
• Pin Count: 50Pin
• Bonding Options: Optical bonding or air bonding
• Operating Temp: -10ºC to +50ºC; Storage Temp: -20ºC to +60ºC
• Surface: Anti-glare / anti-reflection / anti-fingerprint available
• Typical Applications: Industrial control, home automation, medical devices, self-service terminals, embedded systems
