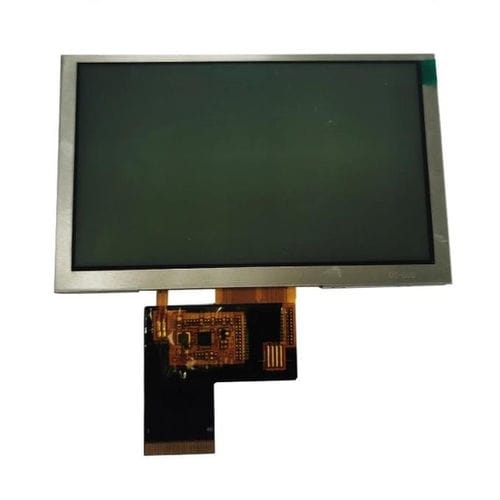

Módulo de visualización TFT LCD YX50098A

de colortransflectivo800 x 480

Descripción
El YX50098A es un módulo de pantalla TFT LCD transflectivo de 5,0 pulgadas diseñado para HMI y sistemas embebidos industriales que deben operar con fiabilidad tanto en interiores como en exteriores. El diseño transflectivo aprovecha la luz ambiental para mejorar la visibilidad con alta luminosidad y conserva un retroiluminado LED blanco para una lectura nítida en condiciones de poca luz. El módulo está controlado por los ICs HX8264 + HX8664 y admite interfaces RGB de 16, 18 y 24 bits para una integración sencilla en paneles de control y equipos industriales.

Especificaciones básicas
Tamaño de pantalla: 5,0 pulgadas
Tecnología de visualización: TFT LCD transflectivo
Resolución: 800 × 480
Modo de visualización: Normally White
Área activa: 108 × 64,8 mm
Dimensiones exteriores: 120,7 × 75,9 × 2,95 mm
Píxel: 0,135 × 0,135 mm
Dirección de visualización: 6 O'Clock
Driver IC: HX8264 + HX8664
Interfaz: RGB 16/18/24 bits
Colores de pantalla: 16,7M
Tensión de funcionamiento: 3,3 V (typ.)
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C

Características ópticas
Tecnología de visualización: TFT transflectivo
Resolución: 800 × 480
Relación de contraste reflectante (typ.): 20:1
Relación de contraste transmisiva (typ.): 35:1
Reflectancia (modo reflectante, typ.): 14,3%
Tiempo de respuesta (typ.): 25–30 ms
Ángulos de visión (typ.): 65° / 65° / 35° / 55°

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Tensión de suministro: 2,7–3,6 V (typ. 3,3 V)

Notas mecánicas e integración
Tamaño del módulo: 120,7 × 75,9 × 2,95 mm; Área activa: 108 × 64,8 mm. Driver ICs: HX8264 + HX8664. Interfaces soportadas: RGB 16/18/24 bits. El modo Normally White y el rango de temperatura industrial hacen que el módulo sea adecuado para HMI, paneles de control y aplicaciones industriales embebidas.

características / especificaciones técnicas

• Model: YX50098A
• Display size: 5.0 inch
• Resolution: 800 (RGB) × 480
• Display technology: Transflective TFT LCD
• Display mode: Normally White
• Active area: 108 × 64.8 mm
• Outline dimensions: 120.7 × 75.9 × 2.95 mm
• Pixel pitch: 0.135 × 0.135 mm
• Viewing direction: 6 O'Clock
• Driver ICs: HX8264 + HX8664
• Interface: 16/18/24-bit RGB
• Display colors: 16.7M
• Operating voltage: Typ. 3.3 V (range 2.7–3.6 V)
• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Optical: Reflectance ~14.3% (reflective mode); Reflective contrast ratio ~20:1; Transmissive contrast ratio ~35:1; Response time 25–30 ms; Viewing angles 65°/65°/35°/55°
