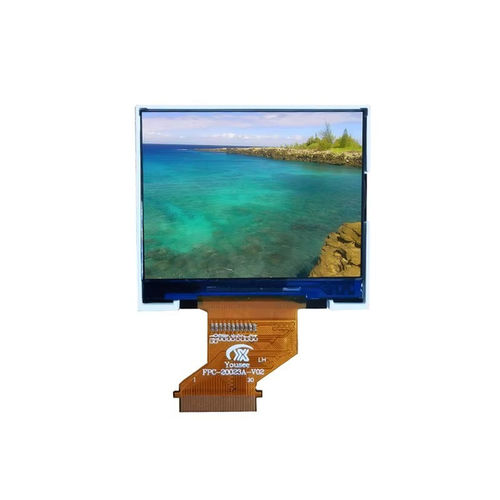

Módulo de visualización TFT LCD YX20035A

transflectivo240 x 3202"

Descripción general
El YX20035A es un módulo LCD TFT transflectivo de 2,0 pulgadas diseñado para aplicaciones que requieren legibilidad en exteriores, bajo consumo energético y rendimiento estable en distintas condiciones de iluminación. Equipa el controlador ST7789V y una interfaz MCU de 16 bits, ofreciendo resolución RGB 240×320 y dimensiones mecánicas compactas aptas para dispositivos empotrados e industriales portátiles.

Tecnología transflectiva
La estructura óptica transflectiva combina modos reflectante y retroiluminado: la luz ambiente mejora la visibilidad y reduce el uso de retroiluminación en exteriores brillantes, mientras que la retroiluminación LED blanca integrada proporciona imágenes nítidas y vívidas en interiores o con poca luz. Este modo dual optimiza la autonomía y la usabilidad en campo.

Ventajas clave

• Excelente legibilidad bajo luz solar directa
• Menor consumo en operación exterior
• Mayor duración de batería para equipos portátiles
• Calidad de imagen clara en interior y exterior
• Menor dependencia de retroiluminación de alta intensidad
• Rendimiento fiable en aplicaciones industriales y de campo

Aplicaciones típicas

• Terminales portátiles industriales
• Contadores inteligentes
• Dispositivos de navegación GPS
• Controladores y pantallas exteriores
• Instrumentos médicos
• Electrónica agrícola
• Instrumentos marinos
• Dispositivos portátiles de prueba y medida

Especificaciones básicas (resumen)
Tamaño de pantalla: 2,0 pulgadas
Resolución: 240 (RGB) × 320
Tecnología de visualización: TFT LCD transflectiva
Tipo de LCD: TFT-LCD / Transflectiva
Área activa: 30.60 × 40.80 mm
Dimensiones externas: 38.52 × 52.74 × 2.40 mm
Píxel pitch: 0.1926 × 0.1926 mm
Dirección de visualización: 8 O'Clock
Driver IC: ST7789V
Interfaz: MCU de 16 bits
Retroiluminación: LED blanca
Brillo: 250 cd/m² (Tip.)
Relación de contraste: 800 : 1
Tensión analógica de funcionamiento: 3,3 V (Tip.)

Óptica y rendimiento
Resolución (típica): 240 × 320
Relación de contraste (típica): 800 : 1
Brillo (típico): 250 cd/m²
Tiempo de respuesta (típico): 25 ms
Gama de color (típica): 60%
Uniformidad de luminancia (típica): 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤90% RH (60°C)

Mecánica
Las dimensiones exteriores compactas y el plano mecánico suministrado facilitan la integración en diseños con espacio limitado. El módulo ofrece un equilibrio entre legibilidad en exteriores, eficiencia energética y operación fiable en entornos industriales exigentes.

Especificaciones técnicas

• Modelo: YX20035A
• Tamaño de pantalla: 2,0 pulgadas
• Resolución: 240×320 (RGB)
• Tecnología de visualización: TFT LCD transflectiva
• Driver IC: ST7789V
• Interfaz: MCU 16 bits
• Área activa: 30.60 × 40.80 mm
• Dimensiones externas: 38.52 × 52.74 × 2.40 mm
• Píxel pitch: 0.1926 × 0.1926 mm
• Dirección de visualización: 8 O'Clock
• Retroiluminación: LED blanca
• Brillo: 250 cd/m² (típ.)
• Relación de contraste: 800 : 1
• Tiempo de respuesta: 25 ms
• Gama de color: 60%
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR≥10): 80°/80°/80°/80°
• Tensión analógica de funcionamiento: 3,3 V (típ.)
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤90% RH (60°C)
