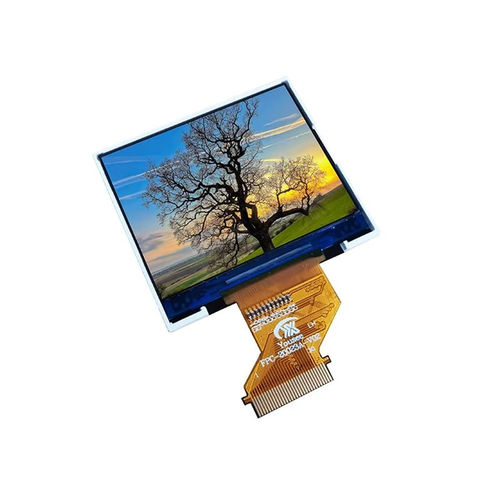

Módulo de visualización TFT LCD YX240320-291

transflectivo240 x 3202,8"

Descripción del producto
El YX240320-291 es un módulo de pantalla TFT LCD transflectiva diseñado para productos electrónicos industriales y portátiles que requieren buena visibilidad a la luz solar, bajo consumo de energía y funcionamiento fiable en condiciones de iluminación variables. El diseño transflectivo utiliza una capa óptica semi-reflectante para aprovechar la luz ambiental y mejorar la legibilidad en plena luz solar, mientras que una retroiluminación LED blanca integrada garantiza visibilidad en interiores o entornos con poca luz.

Características clave

• Tamaño de pantalla: 2,83 pulg.
• Resolución: 240 (RGB) × 320
• Tecnología de visualización: TFT LCD transflectiva
• Dirección de visión: 3 en punto
• Driver IC: HX8367-A
• Interfaces: MCU / SPI / RGB
• Retroiluminación: LED blanca

Especificaciones básicas (tabla)
Ítem — Especificación
Tamaño de pantalla — 2,83 pulg.
Tecnología de visualización — TFT LCD transflectiva
Resolución — 240 (RGB) × 320
Tipo de LCD — TFT / Transflectiva
Área activa — 43,20 × 57,60 mm
Dimensiones externas — 50,00 × 69,20 × 2,85 mm
Pitch de píxel — 0,18 × 0,18 mm
Dirección de visión — 3 en punto
Driver IC — HX8367-A
Interfaz — MCU / SPI / RGB
Retroiluminación — LED blanca
Brillo típico — 120 cd/m²
Relación de contraste típica — 72:1
Consumo del módulo — 208 mW

Características ópticas (tabla)
Parámetro — Típico
Tecnología de visualización — TFT transflectiva
Resolución — 240 × 320
Brillo — 120 cd/m²
Relación de contraste — 72:1
Tiempo de respuesta — 35 ms
Reflectividad — 4,23%
Gama de color NTSC — 40%

Condiciones de funcionamiento (tabla)
Ítem — Rango
Temperatura de funcionamiento — -20°C ~ +70°C
Temperatura de almacenamiento — -30°C ~ +80°C
Humedad — ≤90% HR (Máx. 60°C)

Aplicaciones
Diseñado para integración en sistemas embebidos y apto para equipos industriales, médicos, de transporte y dispositivos electrónicos portátiles donde la legibilidad en exteriores y el bajo consumo son importantes.

Mecánica y aspecto visual
Perfil compacto con dimensiones 50,0 × 69,2 × 2,85 mm y área activa 43,2 × 57,6 mm. El fabricante proporciona el dibujo mecánico y las imágenes del módulo como referencia para la integración PCB/mecánica.

Especificaciones técnicas

• Modelo: YX240320-291
• Tamaño de pantalla: 2,83 pulg.
• Resolución: 240(RGB) × 320
• Tipo de visualización: TFT LCD transflectiva
• Driver IC: HX8367-A
• Interfaces: MCU, SPI, RGB
• Área activa: 43,20 × 57,60 mm
• Dimensiones externas: 50,00 × 69,20 × 2,85 mm
• Pitch de píxel: 0,18 × 0,18 mm
• Dirección de visión: 3 en punto
• Retroiluminación: LED blanca
• Brillo típico: 120 cd/m²
• Relación de contraste típica: 72:1
• Tiempo de respuesta: 35 ms
• Reflectividad: 4,23%
• Gama de color NTSC: 40%
• Consumo del módulo: 208 mW
• Temperatura de funcionamiento: -20°C ~ +70°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Humedad: ≤90% HR (Máx. 60°C)
