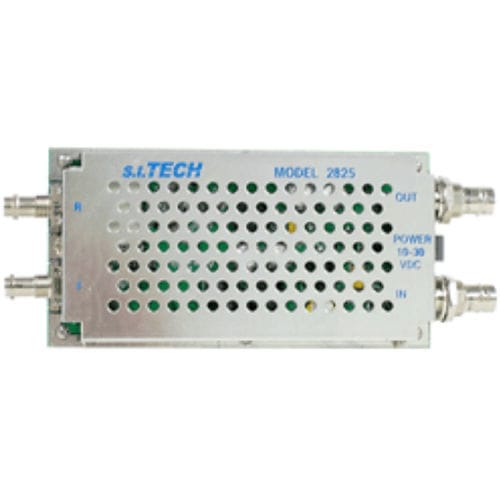

Transceptor para fibra óptica 2825

de transmisión de datosmultimodode datos

Transmisión: - Hasta 6500 pies (2 Km) con cable de fibra óptica de índice graduado adecuado o 10 Km utilizando fibra monomodo Tasa de errores de bit típica: - Mejor que 10-9 ENTRADA/SALIDA DE SEÑALES ELÉCTRICAS PARA TRANSMISOR Y RECEPTOR Formato: - ECL Conector: - Triax Velocidad de transmisión: - Hasta 40Mbps Impedancia de entrada: - Niveles ECL 120-Ohm Potencia de entrada: - 10 a 30VDC 500mA Max TRANSMISOR ÓPTICO LED : - 10dB Presupuesto Fibra 62.5/125 Longitud de onda: - 1300 nm Tipo de emisor - LED Conector óptico: - ST RECEPTOR ÓPTICO Longitud de onda: - 1300 nm Sensibilidad mínima: - BER < 10-9 10dB Presupuesto Conector óptico: - ST Temperatura de funcionamiento: - 0°C a 50°C Tamaño: - 5,00" X 2,60" X 1,0" (12,7 X 6,6 X 2,0") (12,7 X 6,6 X 2,5 cm) Humedad: - 0 a 90% sin condensación INTERFAZ DE LÍNEA DE TRANSMISIÓN La distancia de funcionamiento depende del diámetro del núcleo de la fibra óptica y de la atenuación óptica del cable. En la tabla siguiente se indican tres cables que pueden utilizarse a cualquier velocidad de transmisión de datos. Estos cables están disponibles en conjuntos conectorizados para satisfacer la configuración exacta de su aplicación. S.I.Tech ofrece enlaces completos que incluyen cable de fibra óptica, conectores, conjuntos de cables y Bit-Drivers®.
