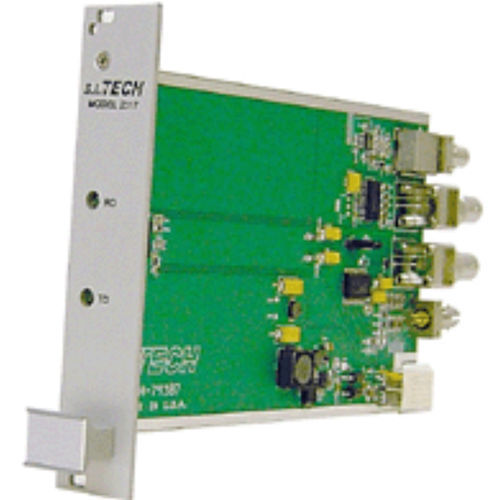

Convertidor de señal 2317

de fibras ópticasde fibras ópticasTTL

La distancia de funcionamiento depende del diámetro del núcleo de fibra óptica y de la atenuación óptica del cable. En la tabla siguiente se indican tres cables que pueden utilizarse a cualquier velocidad de transmisión de datos. Estos cables están disponibles en conjuntos conectorizados para satisfacer la configuración exacta de su aplicación. S.I.Tech ofrece enlaces completos que incluyen cable de fibra óptica, conectores, conjuntos de cables y Bit-Drivers®. Transmisión: - Hasta 6500 pies (2 Km) con cable de fibra óptica de índice graduado adecuado o 10 Km utilizando fibra monomodo Tasa de errores de bit típica: - Mejor que 10-9 ENTRADA/SALIDA DE SEÑALES ELÉCTRICAS PARA TRANSMISOR Y RECEPTOR Formato: - TTL Conector: - BNC Velocidad de transmisión de datos: - Hasta 50Mbps Impedancia de entrada: - Niveles TTL 10K-Ohm o 75-Ohm Puente J4 Posición 1: 75 ohmios (por defecto) Posición 3: 10K-Ohm Impedancia de salida: - Niveles TTL a 50 ohmios Potencia de entrada: - 10-32 V 1W Máx. Opcional 5VDC 1W TRANSMISOR ÓPTICO Potencia: - 30 microvatios (-15 dBm) en fibra de 62,5 micras Longitud de onda: - 820 nanómetros (1300 nm o 1550 nm opcionales) Tipo de emisor: - LED Conector óptico: - ST RECEPTOR ÓPTICO Longitud de onda: - 820 nm (1300 nm y 1550 nm opcionales) Sensibilidad: - (BER 10-9) 3 microvatios (-25 dBm) a 820 nanómetros Sensibilidad máxima: - 10 microvatios Conector óptico: - ST Temperatura de funcionamiento: - 0°C a 50°C Tamaño: - 3,9" X 6,8" (9,9 X 17,3cm) Eurocard
