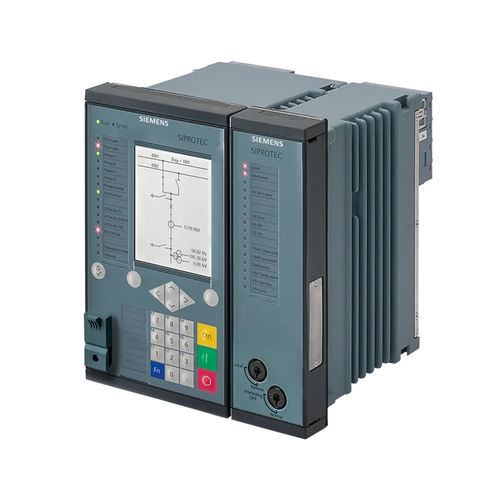

Controlador de subestación SIPROTEC 6MD series

Controlador modular de bahía para aparamenta de media tensión y alta a extra-alta tensión con funcionamiento integrado y amplias funciones de protección. Automatización potente, configuración sencilla con DIGSI 5 El controlador de celda SIPROTEC 6MD85 es un dispositivo de control y automatización de uso general con función de protección. Ha sido diseñado para su utilización en todos los niveles de tensión, desde la distribución hasta la transmisión. Como parte de la familia SIPROTEC 5, permite el uso de un gran número de funciones de protección de la biblioteca SIPROTEC. El hardware modular permite integrar IOs relacionadas con la aplicación. Adapte el hardware exactamente a sus necesidades y confíe en soluciones orientadas al futuro para la protección, el control, la automatización, la supervisión y la PQ básica. Breve descripción Entradas y salidas Entradas y salidas: -5 variantes estándar predefinidas con 4 transformadores de corriente, 4 transformadores de tensión, 11 a 75 entradas binarias, 9 a 41 salidas binarias Flexibilidad del hardware: -Estructura cuantitativa de E/S flexiblemente ajustable y ampliable en el marco del sistema modular SIPROTEC 5. En caso de grandes exigencias a la estructura cuantitativa, el aparato puede ampliarse en la segunda fila. Esto permite, por ejemplo, utilizar 240 entradas binarias adicionales (y más) con el IO230 (véase el capítulo "Hardware") Anchura de la carcasa: -1/3 × 19" a 2/1 × 19 Funciones DIGSI 5 permite configurar y combinar todas las funciones según sea necesario. -Controlador de bahía integrado con función de protección versátil de media a extra alta tensión -Control de dispositivos de conmutación control de dispositivos de conmutación -Synchrocheck y protección de enclavamiento de interruptores -Ethernet eléctrica RJ45 integrada para DIGSI 5 e IEC 61850 (informes y GOOSE)
