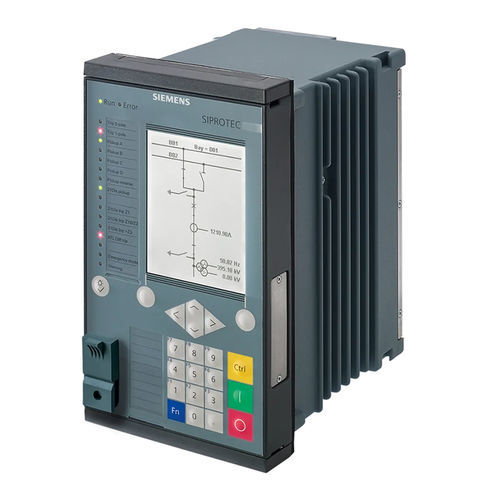

Relé de protección diferencial SIPROTEC 7SL82

de tensiónde distanciapara línea eléctrica aérea

Protección combinada diferencial y de distancia de líneas SIPROTEC 7SL82 especial para la protección compacta y de costes optimizados de líneas en sistemas de media y alta tensión. Características y funciones Gracias a su flexibilidad y a la potente herramienta de ingeniería DIGSI 5, SIPROTEC 7SL82 ofrece soluciones orientadas al futuro para protección, control, automatización, supervisión y PQ básica. Características Función principal: -Protección diferencial y protección de distancia para aplicaciones de media tensión y alta tensión -Interoperabilidad de los dispositivos de protección de línea SIPROTEC 5 y SIPROTEC 4 Disparo: -3 polos, tiempo mínimo de disparo: 19 ms Entradas y salidas: -4 transformadores de intensidad, -4 transformadores de tensión, -11 o 23 entradas binarias, -9 o 16 salidas binarias Flexibilidad del hardware: -Diferentes estructuras de cantidad de hardware para entradas y salidas binarias disponibles en el módulo base 1/3. No es posible añadir módulos de ampliación 1/6; disponible con pantalla grande o pequeña. Anchura de la carcasa: -1/3 × 19 pulgadas Funciones DIGSI 5 permite configurar y combinar todas las funciones según las necesidades. -Tiempo mínimo de disparo: 19 ms -La principal función de protección es la protección diferencial con algoritmo adaptativo para máxima sensibilidad y estabilidad -incluso con los más diversos errores del transformador, saturación del transformador de corriente y corrientes de carga capacitivas -Varias funciones de protección a distancia seleccionables como protección de reserva o protección principal secundaria: Clásica, reactancia -método (RMD), protección de impedancia para transformadores -Protección de respaldo direccional y varias funciones adicionales
