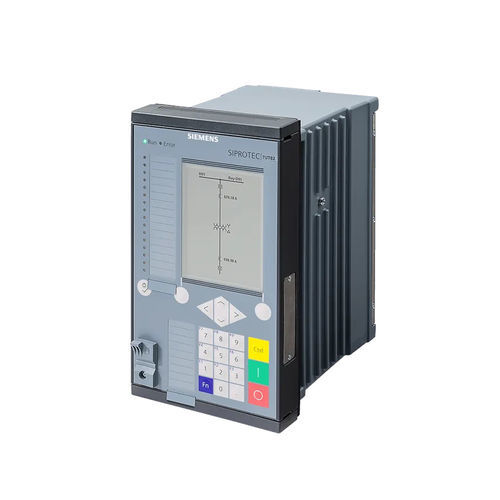

Relé de protección diferencial SIPROTEC 7UT8 series

de corrientetrifásicopara motor eléctrico

SIPROTEC 7UT82, SIPROTEC 7UT85, SIPROTEC 7UT86 y SIPROTEC 7UT87 Las protecciones diferenciales para transformadores SIPROTEC 7UT82/85/86/87 han sido diseñadas específicamente para la protección de transformadores de dos y varios devanados (hasta 5 lados). Son la protección principal del transformador y contienen muchas otras funciones de protección y supervisión. Las funciones de protección adicionales también pueden utilizarse como protección de reserva para los objetos protegidos posteriores (como cables o líneas). La capacidad de ampliación modular del hardware le ayuda en este proceso. Gracias a su estructura modular, a su flexibilidad y a la herramienta de ingeniería de alto rendimiento DIGSI 5, los dispositivos SIPROTEC 5 ofrecen soluciones de sistema orientadas al futuro con una gran seguridad de inversión y bajos costes de funcionamiento. Características Función principal: -1 función de protección diferencial (estándar o autotransformador) con estabilización adicional; hasta 2 funciones de protección de falta a tierra restringida Puntos de medición utilizables: -2 puntos de medición de corriente trifásica, -2 puntos de medición de corriente monofásica Entradas y salidas: 1 variante estándar predefinida con -8 transformadores de corriente, -7 entradas binarias, -7 salidas binarias Flexibilidad del hardware: -El módulo base 1/3 está disponible con el módulo IO103; no es posible añadir módulos de expansión 1/6, disponibles con pantalla grande y pequeña Anchura de la carcasa: -1/3 × 19 pulgadas
