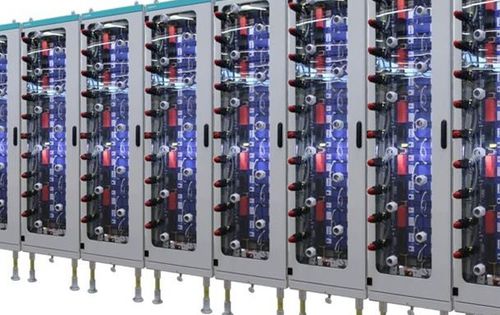

Regulador de energía reactiva SVC PLUS FS® (E-STATCOM)

Descripción general
Siemens Energy SVC PLUS FS® (E-STATCOM I SVC PLUS) es un estabilizador de frecuencia diseñado para emular la inercia del sistema y proporcionar inyección de alta potencia activa para un soporte rápido de frecuencia en redes con alta penetración de renovables. También ofrece compensación dinámica de potencia reactiva y control grid-forming para estabilizar la tensión y reaccionar instantáneamente ante perturbaciones.

Características y funcionalidades clave

• Emulación de inercia mediante inyección/absorción rápida de potencia activa para estabilizar la frecuencia de la red.
• Compensación dinámica de potencia reactiva para soporte y estabilidad de tensión.
• Amplia matriz de supercondensadores para suministro de energía a corto plazo con alta densidad de potencia y ciclos rápidos de carga/descarga.
• Control grid-forming (emulación por software) que permite una respuesta inmediata a eventos del sistema y adaptabilidad futura.
• Topología de convertidor multinivel modular (MMC) para síntesis de tensión multinivel, reducción de distorsiones armónicas y escalabilidad.
• Respuesta de potencia activa y reactiva a escala de milisegundos ante cambios en la magnitud de tensión y el desfase.

Beneficios técnicos y operativos

• Previene cascadas y apagones mediante respuesta inercial rápida y alta capacidad de potencia activa.
• Huella compacta y coste efectivo en comparación con grandes masas giratorias o almacenamiento de baterías extensas.
• Configuraciones de control flexibles para adaptarse a aplicaciones de transporte, operadores y grandes sistemas de generación.
• Bajo ruido de operación y cero emisiones directas de CO₂ durante el funcionamiento.

Aplicaciones

• Estabilización de frecuencia en redes de transmisión y distribución con alta penetración renovable.
• Regulación de tensión y soporte de potencia reactiva para evitar colapsos de tensión.
• Puente de inercia de corta duración y respuesta rápida de frecuencia (FFR) para evitar rechazo de carga o apagones.
• Soporte a la integración de recursos basados en inversores (eólica, solar) y compensación dinámica de cargas (p. ej. centros de datos).

Especificaciones técnicas

• Adaptable a cualquier nivel de tensión del sistema
• Potencia instalada (Snom): 300 MVA
• Potencia activa (Pmax): ±200 MW
• Potencia reactiva (Qnom): ±300 MVar
• Energía disponible a corto plazo: 400 MJ (posibilidad de ampliación)
• Contribución de inercia emulada: hasta 6000 MJ
• Superficie ocupada: 4050 m² incluyendo el transformador de potencia
