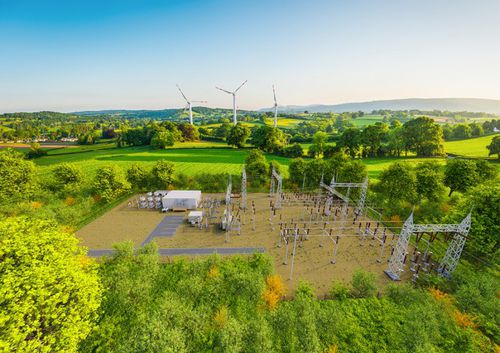

Batería de condensadores AC CCSC PLUS

de corriente fuertede alta tensióntrifásica

Descripción general
Los Converter Controlled Series Capacitors (CCSC PLUS) proporcionan compensación serie dinámica y control avanzado del flujo de potencia para redes de transmisión AC de alta tensión. CCSC PLUS combina la tecnología de condensadores en serie probada con una rama convertidora para ofrecer control dinámico del flujo de potencia directamente en serie con la línea de transmisión, sin transformador de alta tensión. La plataforma está diseñada para corredores de transmisión que operan hasta 400 kV y corrientes de línea de hasta 4.000 A.

Por qué las redes de transmisión necesitan control dinámico del flujo de potencia
Tres fuerzas convergentes aumentan la necesidad de control dinámico del flujo de potencia: aumento de la demanda (más rápido que la construcción de nuevas líneas), generación cada vez más alejada de la carga y flujos menos predecibles debido al incremento de generación variable. El resultado es congestión estructural en algunos circuitos mientras que caminos paralelos permanecen infrautilizados. Mejorar la utilización de la infraestructura existente mitiga costes de inversión y evita largos procesos de permisos y construcción de nuevas líneas.

Limitaciones de la compensación serie convencional

• Condensadores Serie Fijos (FSC): impedancia fija establecida en la puesta en servicio y que no puede adaptarse a condiciones cambiantes.
• Transformadores de Desplazamiento de Fase (PST): respuesta en segundos a minutos, no suficientemente rápida para control dinámico.
• Compensación Serie Controlada por Tiristores (TCSC): aporta controlabilidad pero introduce contenido armónico y ofrece un rango inductivo limitado.

¿Qué es CCSC PLUS?
CCSC PLUS es una solución basada en plataforma para la compensación serie dinámica en redes de transmisión AC. Combina un banco de condensadores serie fijo con una rama convertidora containerizada basada en tecnología Modular Multilevel Converter (MMC) para habilitar control de impedancia bidireccional en tiempo real (capacitivo e inductivo) y funciones avanzadas de soporte de red. Al eliminar la necesidad de un transformador de alta tensión, CCSC PLUS reduce la huella, el coste instalado y los plazos en comparación con alternativas acopladas a transformador.

Arquitectura del sistema
CCSC PLUS combina dos elementos principales en una sola plataforma:

• Rama de condensador fijo: instalada directamente en serie con la línea de transmisión para proporcionar compensación capacitiva mediante impedancia fija.
• Rama convertidora (VSC): Convertidor de Fuente de Voltaje (VSC) containerizado basado en tecnología MMC, instalado en paralelo con el banco de condensadores en la misma plataforma para controlar la tensión sobre el condensador y ajustar dinámicamente la impedancia efectiva vista por la línea.

Modos de control
La rama convertidora permite dos modos de control principales:

• Modo de control de impedancia: mantiene un punto de consigna de impedancia constante independientemente de cambios en la corriente de línea para redistribuir flujo entre trayectos paralelos de transmisión.
• Modo de control de corriente de línea: ajusta continuamente la compensación de impedancia para mantener una consigna de corriente de línea objetivo para una gestión precisa del flujo de potencia.

Funciones adicionales de soporte de red
Más allá del control de flujo en estado estable, CCSC PLUS proporciona:

• Power Oscillation Damping (POD) para actuar contra oscilaciones inter-área y mejorar la estabilidad dinámica.
• Mitigación de sub-synchronous resonance (SSR) y sub-synchronous torsional interaction (SSTI) para proteger ejes de generadores e instalaciones con interfaz de convertidor.
• Dispatch de emergencia: maximizar el flujo de potencia en el circuito restante durante contingencias N-1 para apoyar la seguridad del suministro.
• Gestión de sobrecarga de línea: redistribuir el flujo fuera de circuitos con restricciones térmicas en tiempo real sin intervención del operador.

Casos de uso
Aplicaciones comunes de CCSC PLUS:

• Gestión de congestión en corredores de transmisión paralelos mediante redistribución dinámica de flujos.
• Integración de grandes hubs renovables (eólica offshore, solar) en redes con restricciones, aumentando la capacidad de conexión sin ampliaciones de línea.
• Estabilización de la red y respuesta ante contingencias (POD, mitigación SSR, dispatch de emergencia tras fallos).
• Diferir costosas obras de refuerzo de la red extrayendo más capacidad de las líneas existentes.

Beneficios para operadores e ingenieros de red

• Maximizar la capacidad de la red existente sin construir nuevas líneas; reducir costes de redispatch mediante redistribución automática de flujos a velocidad de milisegundos.
• Huella de subestación menor y obras civiles más simples por la ausencia de transformador HV.
• Diseño basado en plataforma (convertidor containerizado) para pruebas en fábrica, reducción del tiempo de puesta en servicio y alcance EPC predecible.
• Control programable libremente que permite actualizar modos de control y consignas conforme evolucionan las condiciones de red y las normativas.

Ingeniería, proyecto y servicios de ciclo de vida
CCSC PLUS se suministra y soporta a lo largo de todo el ciclo de vida del activo: estudios de sistema e integración de red (flujo de carga, estabilidad, análisis SSR/SSTI, modelos validados), alcance EPC completo incluyendo pruebas de aceptación en fábrica (FAT) y puesta en servicio en sitio, integración con SCADA/EMS, y soporte de ciclo de vida (monitorización remota, diagnóstico, actualizaciones de software/control, repuestos y mantenimiento preventivo).

Características / especificaciones técnicas

• Tensión del sistema: Hasta 400 kV (tensiones superiores bajo petición)
• Clasificación de corriente de línea: Hasta 4.000 A
• Control de impedancia: Capacitivo e inductivo (bidireccional)
• Funciones adicionales: Power Oscillation Damping (POD), mitigación SSR / SSTI, dispatch de emergencia, gestión de sobrecargas de línea
• Tecnología de convertidor: Voltage Source Converter (VSC) / Modular Multilevel Converter (MMC)
• Transformador HV: No requerido
• Diseño de plataforma: Containerizado / ensamblado en sitio
• Conformidad con código de red: Seguridad N-1, requisitos de damping de oscilaciones de potencia
• Sistema de control: Basado en la plataforma de control SVC PLUS® (STATCOM)
• Instalación típica: En serie con la línea de transmisión; rama convertidora (VSC) en paralelo con el banco de condensadores en la misma plataforma
