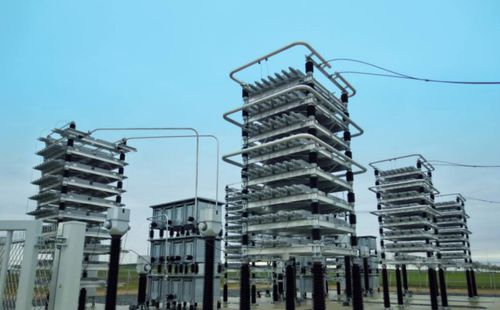

Condensador eléctrico de película MSC series

módulode filtradode descarga

Visión general
Los condensadores conmutados mecánicamente (MSC) y los condensadores con red de amortiguamiento (MSCDN) son equipos económicos para la compensación de potencia reactiva en entornos de tensión principalmente estables o previsibles. Proporcionan control de tensión, apoyo de potencia reactiva y atenuación de armónicos cuando se incorporan estructuras de filtrado o redes de amortiguamiento.

Condensadores conmutados mecánicamente (MSC): perfil de aplicación
Los MSC, junto con reactores conmutados mecánicamente (MSR) y circuitos de filtro, ofrecen soluciones sencillas para la regulación de tensión y la estabilización de la red cuando no se requiere una conmutación rápida. Son adecuados para condiciones de carga elevada y aplicaciones que priorizan la simplicidad y la rentabilidad.

¿Qué son los condensadores conmutados mecánicamente (MSC)?
Las unidades MSC y MSCDN se utilizan en sistemas de transmisión de alta tensión y subestaciones para la compensación de potencia reactiva y la estabilidad de tensión. Los MSCDN añaden una red de amortiguamiento o un filtro capacitivo para limitar la amplificación de armónicos y mejorar la calidad de la energía.

Función de los condensadores conmutados mecánicamente

• Control de tensión: Mantener la tensión dentro de los límites operativos ante cargas variables.
• Corrección del factor de potencia: Mejorar la eficiencia de la entrega y reducir las pérdidas del sistema.
• Estabilización de la red: Atenuar caídas, sobretensiones y transitorios para apoyar la resiliencia de la red.
• Filtrado de armónicos: Mitigar los efectos de cargas no lineales y generación con inversores cuando se utilizan elementos de filtrado o amortiguamiento.

Beneficios principales
Solución compacta, modular y rentable con posibilidades de amortiguamiento de armónicos mediante redes dedicadas; adecuada para integración en subestaciones y emplazamientos industriales y para operación continua bajo condiciones especificadas.

Variantes de conmutación mecánica
Diversas configuraciones de conmutación mecánica y tipos de componentes permiten adaptar la solución a los requisitos de la aplicación, incluidas la conmutación automática de bancos para regulación de tensión y la operación manual para mantenimiento o escenarios específicos.

Aplicaciones e integración en la red

• Suministro y puesta en servicio de unidades MSC/MSCDN para proyectos de ampliación de subestaciones y esquemas de refuerzo.
• Diseño e ingeniería para asegurar la interacción correcta con la protección, el control y el equipo existente.
• Provisión de soporte de tensión dirigido y filtrado selectivo en frecuencia en puntos de conexión para mejorar la calidad de la energía a nivel de subestación.

Especificaciones técnicas

• Funciones: Compensación de potencia reactiva, control de tensión, mitigación de armónicos (con MSCDN o circuitos de filtro).
• Aplicación típica: Sistemas de transmisión de alta tensión, subestaciones e instalaciones industriales de filtrado.
• Principio de amortiguamiento MSCDN: Estructura de filtro capacitivo que suministra potencia reactiva capacitiva a la frecuencia de red y absorbe energía armónica por encima de las frecuencias de afinación.
• Método de conmutación: Conmutación mecánica mediante interruptores de alta tensión, adecuada para tasas de conmutación relativamente bajas en aplicaciones de tensión previsible.
• Rango de funcionamiento ejemplo: Depende del proyecto; bancos MSCDN típicos entregados en órdenes de magnitud desde varios MVar hasta varias decenas de MVar para subestaciones.
• Características de diseño: Configuraciones modulares y compactas para integración en espacios reducidos de subestaciones.
• Rendimiento: Mejora la calidad de la energía, reduce pérdidas y apoya la estabilidad de la red bajo condiciones variables de carga y armónicos.
• Mantenimiento: Inspección regular de componentes mecánicos, verificación de conexiones eléctricas y monitorización del funcionamiento para mantener el rendimiento y la vida útil.
• Integración: Puede complementar sistemas FACTS y otras herramientas de gestión de red para una gestión completa de potencia reactiva y armónicos.
