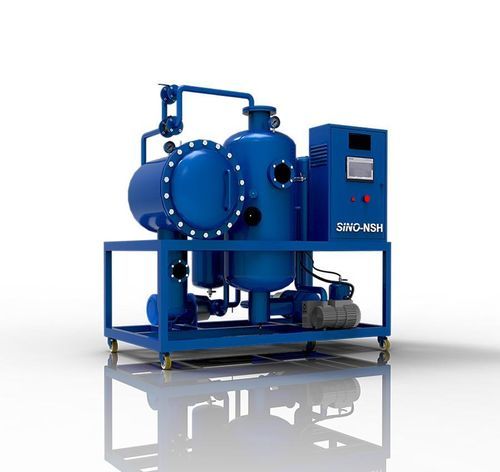

Sistema de purificación para aceite NSH-TF-A series

continuopara aplicaciones industriales

Descripción
El NSH-TF-A es un purificador totalmente automático con sistema de vacío, apto para todo tipo de aceites de turbina. Se utiliza para eliminar humedad, gases, partículas y otros contaminantes. Se aceptan soluciones personalizadas. La unidad utiliza un autómata programable (P.L.C.) de marca, instrumentación, alarmas e interbloqueos para ofrecer funcionamiento totalmente automático; también se proporciona control manual de diversas funciones. Las luces piloto indican el estado operativo de los componentes clave y condiciones de alarma.

Aplicaciones
Apto para la purificación de aceite lubricante de turbinas; también aplicable a aceite hidráulico, aceite refrigerante y otros aceites de lubricación que contengan grandes cantidades de agua, vapor, impurezas, lodos, dieléctricos y coloides.

Características

• Elimina eficazmente agua soluble y disuelta y desmulsifica rápidamente: la serie TF separa grandes cantidades de agua y elimina agua residual; equipado con un dispositivo desmulsificador especial (separador de agua) capaz de clarificar aceite fuertemente emulsionado.
• Alta eficiencia en la eliminación de impurezas, lodos y partículas: sistema de filtrado con contralavado automático para eliminación de partículas grandes y filtración fina para partículas diminutas.
• Alta automatización, estabilidad y operación en línea: compacto, seguro y fiable; instalado con controlador automático de nivel de líquido por infrarrojos para operación automática y fácil manejo.

Datos del aceite tras la purificación
Contenido de agua | unidad | ≤ 100 ppm
Limpieza | NAS 1638 | ≤ 6
Tamaño de impureza | μm | ≤ 5
Valor de emulsificación | min | ≤ 15

Especificaciones de la máquina (filas seleccionadas)
Ítem | Unidad | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Caudal | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Rango de vacío | MPa | -0.06 ~ -0.096 (aprox.) según modelos
Presión de trabajo | MPa | ≤ 0.3 (según modelos)
Contenido de agua | PPM | ≤ 100
Tamaño de impureza | μm | ≤ 5
Claridad | NAS | ≤ 6
Rango de temperatura | °C | 40 - 80
Valor de desmulsificación | min | ≤ 15
Alimentación eléctrica | V | Totalmente personalizable (ejemplo estándar: 380VAC / 3Phase / 50Hz o adaptable)
Ruido de trabajo | dB | ≤ 70 ~ ≤ 75 (dependiendo del modelo)
Potencia de calentamiento | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Potencia total | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Diámetro entrada(salida) | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Peso neto | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Tamaño (L x W x H) | mm | 1300 x 900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Presentaciones / Opciones

• Estructura base con ruedas
• Cobertura metálica con ruedas
• Cobertura metálica sobre remolque de eje simple
• Estructura base sobre remolque de doble eje
• Cobertura metálica sobre remolque de doble eje
• Cobertura metálica y sala de operación sobre remolque de doble eje

Especificaciones técnicas

• Modelo: NSH-TF-A
• Marca: Sino-NSH
• Función: Deshidratación, Desgasificado, Eliminación de impurezas
• Aceite tratado: Aceite de turbina (también aplicable a aceites hidráulicos, refrigerantes y otros aceites de lubricación)
• Caudal: 1200 - 18000 L/H (variantes TF-20 a TF-300)
• Rango de vacío: aprox. -0.06 a -0.096 MPa
• Presión de trabajo: ≤ 0.3 MPa
• Contenido de agua tras purificación: ≤ 100 ppm
• Tamaño de impureza tras purificación: ≤ 5 μm
• Claridad tras purificación: NAS ≤ 6
• Rango de temperatura (operativo): 40 - 80 °C
• Valor de desmulsificación: ≤ 15 min
• Alimentación: ej. 380VAC / 3Phase / 50Hz (totalmente personalizable)
• Potencia de calentamiento (por modelo): 15–120 kW
• Potencia total (por modelo): 18–129 kW
• Diámetro entrada/salida: 25–65 mm según modelo
• Peso neto: ~300–1500 Kg según modelo
• Tiempo de entrega: 10 días laborables
• Capacidad de suministro: 50 juegos por mes
• Control & Automatización: Control totalmente automático basado en PLC con alarmas, interbloqueos y opciones de anulación manual
