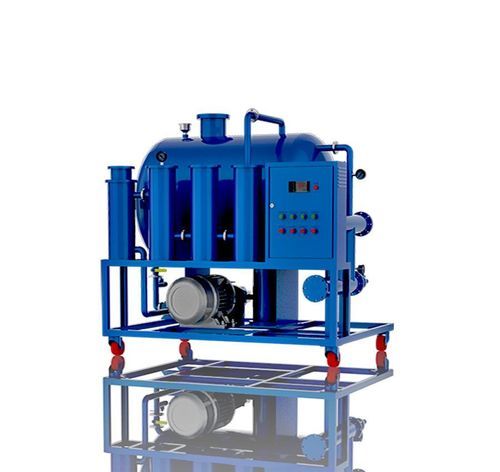

Sistema de purificación para aceite NSH-TF-Z series

continuopara aplicaciones industriales

Descripción del producto
El NSH-TF-Z combina tecnología de separación por coalescencia con medio filtrante de micro-vidrio para ofrecer deshidratación, desgasificación y filtración de partículas en una sola unidad. Diseñado para la purificación de aceite de turbina y ciertos combustibles, separa agua libre y emulsiones, reduce el contenido de agua a ≤100 ppm y permite alcanzar limpieza de aceite en torno a NAS 4–6. Funciona de forma continua y desatendida sin necesidad de calentamiento ni vacío.

Funciones clave

• Deshidratación (separación de agua)
• Desgasificación
• Eliminación de partículas (filtración)
• Separación por coalescencia para romper emulsiones y separar aceite/agua
• Funcionamiento continuo y desatendido
• Diseño de ahorro energético (sin necesidad de calor o vacío)

Parámetros generales

• Brand Name: Sino-NSH
• Serie: TF
• Fluido tratado: Aceite de turbina (también apto para ciertos combustibles)
• Función: Deshidratación, Desgasificación, Eliminación de impurezas
• Caudal: 3000–12000 Litros/Hora (según modelo)
• Alimentación eléctrica: 380 VAC / 3Phase / 50Hz (personalizable)
• Plazo de entrega: 10 días laborables
• Capacidad de suministro: 50 unidades por mes

Datos del aceite tras purificación
Contenido de agua | ppm | ≤ 100
Pureza | NAS 1638 | ≤ 6
Tiempo de trabajo continuo | hora | ≥ 300
MTBF (tiempo medio entre fallos) | hora | ≥ 9000

Especificaciones de la máquina (datos de modelos seleccionados)
Item | Unidad | TF-Z-3 | TF-Z-6 | TF-Z-8 | TF-Z-10 | TF-Z-12
Caudal | L/H | 3000 | 6000 | 8000 | 10000 | 12000
Potencia total | kW | 1.5 | 2.2 | 3 | 4 | 5
Alimentación | V | Personalizable por modelo
Diámetro entrada | mm | 32 | 44 | 48 | 50 | 50
Diámetro salida | mm | 25 | 25 | 44 | 44 | 44
Peso neto | Kg | 700 | 950 | 1100 | 1200 | 1300
Tamaño - largo (mm) | mm | 1350 | 1900 | 2000 | 2150 | 2300
Tamaño - ancho (mm) | mm | 950 | 1000 | 1200 | 1250 | 1300
Tamaño - alto (mm) | mm | 1500 | 1600 | 1700 | 1700 | 1800

Especificaciones técnicas

• Modelo: NSH-TF-Z
• Fluidos previstos: Aceite de turbina, combustible (deshidratación y filtración)
• Tecnología de separación: Separación por coalescencia + medio filtrante de micro-vidrio
• Contenido de agua después del tratamiento: ≤ 100 ppm
• Limpieza del aceite: NAS 1638 ≤ 6 (típicamente NAS 4–6 alcanzable)
• Tiempo de trabajo continuo: ≥ 300 horas
• MTBF: ≥ 9000 horas
• Opciones de caudal: 3000 / 6000 / 8000 / 10000 / 12000 L/H según modelo
• Potencia total (por modelo): TF-Z-3 1.5 kW; TF-Z-6 2.2 kW; TF-Z-8 3 kW; TF-Z-10 4 kW; TF-Z-12 5 kW
• Alimentación: 380 VAC / 3Phase / 50Hz (personalizable)
• Diámetros de entrada (mm): 32 / 44 / 48 / 50 / 50
• Diámetros de salida (mm): 25 / 25 / 44 / 44 / 44
• Peso neto (Kg) por modelo: 700 / 950 / 1100 / 1200 / 1300
• Dimensiones aproximadas (L×W×H mm) por modelo: 1350×950×1500 (TF-Z-3), 1900×1000×1600 (TF-Z-6), 2000×1200×1700 (TF-Z-8), 2150×1250×1700 (TF-Z-10), 2300×1300×1800 (TF-Z-12)
• Diseñado para operación continua y desatendida; separación sin necesidad de calor o vacío
