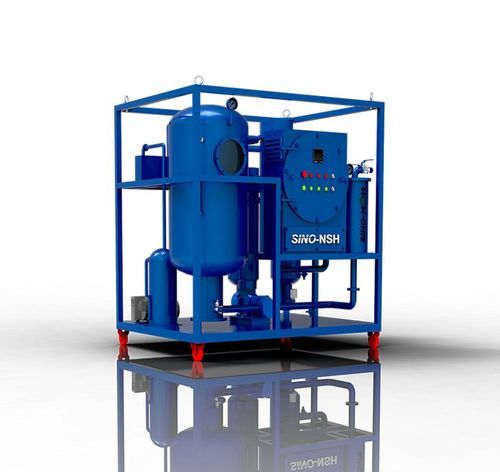

Sistema de purificación para aceite NSH-TF-E series

para aplicaciones industriales

Descripción del producto
NSH-TF-E es una unidad de purificación por vacío antideflagrante para aceites de turbina, diseñada para entornos inflamables y combustibles en centrales eléctricas y sistemas de lubricación industriales.

• Diseño antideflagrante apto para áreas peligrosas.
• Unidad de deshidratación y desgasificación por vacío para aceites de turbina, hidráulicos y refrigerantes.
• Se aceptan configuraciones personalizadas según las necesidades de la instalación.

Especificaciones

• Función principal: filtración, deshidratación y desgasificación de aceite de turbina.
• Separación eficaz de grandes cantidades de agua libre y disuelta.
• Sistema de filtrado con retrolavado automático combinado con filtración fina secundaria.
• Apto para lubricantes que contienen vapor, emulsiones, lodos, contaminantes dieléctricos y coloides.
• Mejora las propiedades del aceite y prolonga los intervalos de mantenimiento del equipo lubricado.

Características

• Desemulsificación rápida y eliminación efectiva del agua soluble/disuelta con un separador de agua demulsificante dedicado.
• Eliminación de impurezas en dos etapas: retrolavado automático para partículas gruesas y filtros finos para partículas pequeñas.
• Alto grado de automatización para operación en línea: diseño compacto, control estable y controlador automático de nivel de líquido por infrarrojos para operación desatendida.

Especificación de la máquina
Ítem | Unidad | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Caudal | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Rango de vacío | MPa | -0.06 ~ -0.096 (aprox.)
Presión de trabajo | MPa | ≤ 0.3
Proporción de agua | PPM | ≤ 100
Tamaño de impurezas | µm | ≤ 5
Claridad | NAS | ≤ 6
Rango de temperatura | °C | 40–80
Valor de demulsificación | Min | ≤ 15
Suministro eléctrico | V | Totalmente personalizable (típ. 380 VAC / 3 fases / 50 Hz)
Ruido de trabajo | dB | ≤ 70 (algunas unidades ≤ 75)
Potencia de calentamiento | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Potencia total | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Diámetro entrada(salida) | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Peso neto | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Tamaño (L x An x Al) | mm | Longitud: 1300,1300,1450,1550,1650,1850,2000,2400 | Ancho: 1900,900,1000,1100,1150,1250,1350,1700 | Alto: 1460,1460,1510,1510,1560,1610,1660,1760

Datos del aceite tras la purificación

• Agua: ≤ 100 PPM
• Fineness de filtro: ≤ 5 µm (o ≤ 1 µm)
• Rigidez dieléctrica: ≥ 75 kV
• Desgasificación: ≤ 0.1%

Especificaciones técnicas

• Brand Name: Sino-NSH
• Model / Series: TF (NSH-TF-E)
• Aceite tratado: aceite de turbina (también apto para aceites hidráulicos y refrigerantes)
• Funciones: deshidratación, desgasificación, eliminación de impurezas
• Rango de caudal: 1.200–18.000 L/h (según modelo)
• Rango de vacío: aprox. -0.06 a -0.096 MPa
• Presión de trabajo: ≤ 0.3 MPa
• Contenido de agua tras el tratamiento: ≤ 100 PPM
• Tamaño de impurezas tras el tratamiento: ≤ 5 µm
• Limpieza del aceite (NAS): ≤ 6
• Temperatura de operación: 40–80 °C
• Valor de demulsificación: ≤ 15
• Suministro eléctrico: típ. 380 VAC / 3 fases / 50 Hz (personalizable)
• Potencia de calentamiento (por modelo): 15–120 kW
• Potencia total (por modelo): 18–129 kW
• Diámetro entrada/salida: 25–65 mm según modelo
• Peso neto (por modelo): 300–1500 kg
• Tiempo de entrega: 10 días laborables
• Capacidad de suministro: 50 unidades por mes
