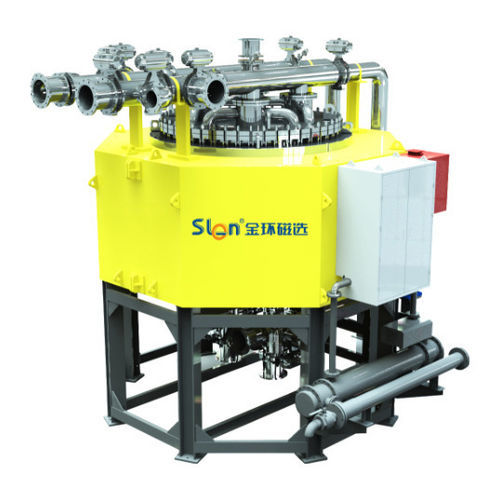

Unidad de filtrado magnético SJ series

para polvo abrasivoautolimpianteautomático

Descripción del producto:
El filtro magnético de alta extracción SJ (HEMF) de ahorro energético está diseñado para la eliminación de hierro y la purificación de minerales no metálicos finos. Es adecuado para feldespato, arena de sílice, caolín, nefelina, fluorita, cianita y sillimanita. Combinado con SLon VPHGMS permite obtener concentrados no metálicos de alta calidad.

Características del producto:

• Bobina de alta concentración que consigue un ahorro energético superior al 35 %;
• Yugo magnético de alta conductividad que aumenta en más del 30 % el área de separación del medio magnético, mejorando la capacidad y la eficiencia;
• Campo magnético de intensidad ajustable de forma continua, hasta 1,85 T;
• Sistema de control PLC totalmente automático; la limpieza de la matriz magnética no requiere desmontaje;
• Descarga y limpieza mediante enjuague combinado de agua a alta presión y aire para evitar obstrucciones de la matriz;
• Adecuado para fracciones finas: 40–400 mesh; densidad de alimentación 10–30 %.

Funcionamiento y limpieza:
El HEMF está compuesto por dispositivo de enjuague de agua a alta presión, bastidor, bobina de alimentación de ahorro de energía, yugo magnético de alta conductividad, matriz magnética de alta concentración, dispositivo de enjuague de aire a alta presión y intercambiador de calor de doble circulación. La corriente continua en la bobina genera un campo magnético inducido de alto gradiente en la superficie de la matriz. La pulpa, impulsada por una bomba con control de frecuencia, entra desde la parte inferior hacia el yugo inferior y atraviesa la matriz: las partículas magnéticas se adsorben en la superficie de la matriz mientras que las partículas no magnéticas la atraviesan y salen como concentrado. Tras la separación, la pulpa residual en la cavidad retorna al tanque de alimentación mediante la secuencia de válvulas. Las partículas magnéticas retenidas se eliminan por completo mediante el enjuague combinado de agua y aire a alta presión. El intercambiador de calor de doble circulación estabiliza la temperatura de la bobina durante la operación.

Parámetros técnicos:

• Modelo 500 (SJ-500J / SJ-500CJ): diámetro de cavidad 500 mm; granulometría 40–400 mesh; densidad de alimentación 10–30 %; caudal de pulpa 10–20 m3/h; caudal de mineral 0,9–4,5 t/h; campo de fondo 0–1,6 / 0–1,7 T; potencia bomba 7,5 kW; agua de enjuague 20–25 m3/h; presión de agua 0,8 MPa; peso máximo de pieza 8 t.
• Modelo 750 (SJ-750J / SJ-750CJ): diámetro 750 mm; caudal pulpa 15–45 m3/h; caudal mineral 2–10 t/h; potencia bomba 11 kW; agua enjuague 20–30 m3/h; peso máximo 10 t. Campo 0–1,6 / 0–1,7 T; granulometría y densidad como arriba.
• Modelo 1000 (SJ-1000J / SJ-1000CJ): diámetro 1000 mm; caudal pulpa 45–70 m3/h; caudal mineral 3,5–18 t/h; potencia bomba 15 kW; agua enjuague 35–45 m3/h; peso máximo 8 t. Campo 0–1,6 / 0–1,7 T.
• Modelo 1250 (SJ-1250J / SJ-1250CJ): diámetro 1250 mm; caudal pulpa 50–100 m3/h; caudal mineral 5,5–28 t/h; potencia bomba 18,5 kW; agua enjuague 60–70 m3/h; peso máximo 10 t. Campo 0–1,6 / 0–1,7 T.
• Modelo 1500 (SJ-1500J / SJ-1500CJ): diámetro 1500 mm; caudal pulpa 75–150 m3/h; caudal mineral 8–42 t/h; potencia bomba 30 kW; agua enjuague 90–110 m3/h; peso máximo 10 t. Campo 0–1,6 / 0–1,7 T.
• Modelo 2000 (SJ-2000J / SJ-2000CJ): diámetro 2000 mm; caudal pulpa 120–300 m3/h; caudal mineral 14–72 t/h; potencia bomba 30 kW; agua enjuague 90–110 m3/h; peso máximo 15 t. Campo 0–1,6 / 0–1,7 T.
• Modelo 2500 (SJ-2500J / SJ-2500CJ): diámetro 2500 mm; caudal pulpa 250–500 m3/h; caudal mineral 22–113 t/h; potencia bomba 55 kW; agua enjuague 140–160 m3/h; peso máximo 15 t. Campo 0–1,6 / 0–1,7 T.

Materiales adecuados:

• Feldespato
• Arena de cuarzo
• Caolín
• Nefelina
• Fluorita
• Cianita
• Sillimanita
• Otros minerales no metálicos finos
