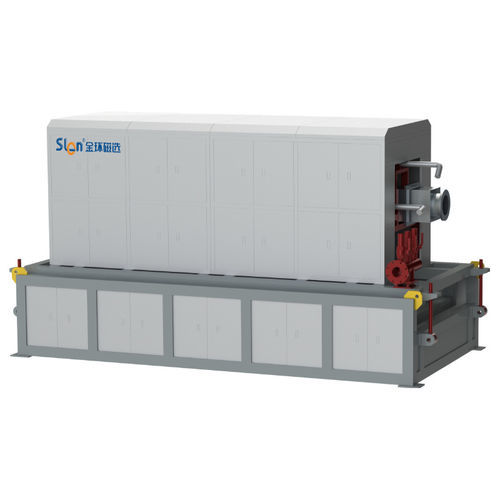

Separador para metales ferrosos WCT series

magnético permanentede procesopara mineral

Descripción del producto:
Separador magnético permanente interno WCT diseñado para la preconcentración y la eliminación de hierro en el procesamiento de minerales. Apropiado para separar minerales magnéticos de menas mixtas y para eliminar impurezas ferrosas de minerales no metálicos.

Aplicaciones:

• Preselección de magnetita vanadio‑titanio y menas de hierro mixtas
• Concentración de arenas de playa, arena de cuarzo y arenas minerales gruesas
• Eliminación de hierro de cuarzo, feldespato, caolín y otros minerales no metálicos

Características clave:

• Sistema de imanes permanentes y matriz magnética que proporciona alta intensidad y profundidad de acción para una separación eficiente
• Adaptable a un amplio rango de tamaños de partícula y resistente a obstrucciones
• La ley del concentrado se regula mediante la velocidad de rotación del cilindro y el caudal de agua de lavado
• Bajo consumo energético y de agua para reducir costes operativos
• Ocupa poco espacio, operación estable, bajo nivel de ruido y mantenimiento simplificado

Principio de funcionamiento:
El material entra en la tolva de alimentación y se distribuye en el cilindro de separación. Un sistema magnético fijo genera un campo no uniforme en la zona de separación. Las partículas magnéticas se adhieren a la pared interior o a la matriz magnética y giran con el cilindro. Al alcanzar la zona no magnética superior, las partículas magnéticas son descargadas hacia la canaleta de concentrado por gravedad y por el lavado con agua, y se recogen en la caja de concentrado. Los materiales no magnéticos fluyen hacia la caja de relaves, logrando una separación continua.

Especificaciones técnicas:

• Parámetros comunes: Densidad de alimentación 10–40 %; Ángulo de trabajo 0–22°; Tamaño de alimentación 0–15 mm; Intensidad de inducción magnética 0,2–0,8 T
• WCT-1030 — Diámetro del cilindro: 1000 mm; Ancho: 3000 mm; Velocidad: 5–20 r/min; Caudal: 5–100 t/h; Potencia: 18,5 kW; Peso: 13 t
• WCT-1036 — Diámetro del cilindro: 1000 mm; Ancho: 3600 mm; Velocidad: 5–20 r/min; Caudal: 60–120 t/h; Potencia: 18,5 kW; Peso: 15 t
• WCT-1040 — Diámetro del cilindro: 1000 mm; Ancho: 4000 mm; Velocidad: 5–20 r/min; Caudal: 70–130 t/h; Potencia: 18,5 kW; Peso: 17 t
• WCT-1230 — Diámetro del cilindro: 1200 mm; Ancho: 3000 mm; Velocidad: 5–20 r/min; Caudal: 70–120 t/h; Potencia: 22 kW; Peso: 15 t
• WCT-1236 — Diámetro del cilindro: 1200 mm; Ancho: 3600 mm; Velocidad: 5–20 r/min; Caudal: 90–140 t/h; Potencia: 22 kW; Peso: 17 t
• WCT-1240 — Diámetro del cilindro: 1200 mm; Ancho: 4000 mm; Velocidad: 5–20 r/min; Caudal: 100–150 t/h; Potencia: 22 kW; Peso: 19 t
• WCT-1430 — Diámetro del cilindro: 1400 mm; Ancho: 3000 mm; Velocidad: 5–20 r/min; Caudal: 90–160 t/h; Potencia: 22 kW; Peso: 20 t
• WCT-1436 — Diámetro del cilindro: 1400 mm; Ancho: 3600 mm; Velocidad: 5–20 r/min; Caudal: 100–170 t/h; Potencia: 22 kW; Peso: 22 t
• WCT-1440 — Diámetro del cilindro: 1400 mm; Ancho: 4000 mm; Velocidad: 5–20 r/min; Caudal: 110–180 t/h; Potencia: 22 kW; Peso: 24 t
• WCT-1630 — Diámetro del cilindro: 1600 mm; Ancho: 3000 mm; Velocidad: 5–20 r/min; Caudal: 120–170 t/h; Potencia: 30 kW; Peso: 22 t
• WCT-1636 — Diámetro del cilindro: 1600 mm; Ancho: 3600 mm; Velocidad: 5–20 r/min; Caudal: 130–190 t/h; Potencia: 30 kW; Peso: 24 t
• WCT-1640 — Diámetro del cilindro: 1600 mm; Ancho: 4000 mm; Velocidad: 5–20 r/min; Caudal: 140–200 t/h; Potencia: 30 kW; Peso: 26 t
