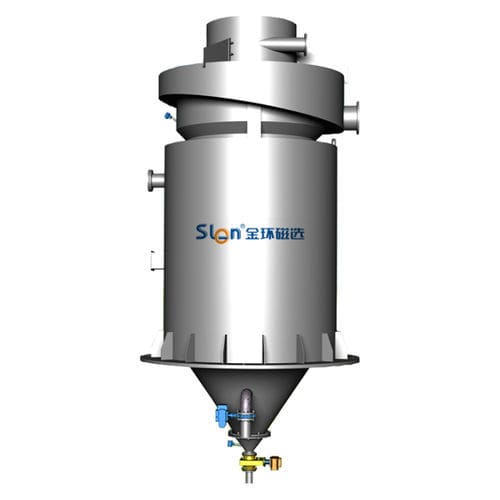

Separador de metales CH-SWCXJ series

magnéticode procesopara mineral

Descripción del producto
La columna de elutriación magnética automática serie CH-SWCXJ está diseñada para la separación de magnetita. Puede realizar deslimado, concentración y mejora de ley de forma simultánea o por etapas según las características del mineral y los requisitos del proceso. El equipo es adecuado para integrarse con cribas de alta frecuencia o ciclones en los circuitos de procesamiento mineral.

Características del producto

• Deslimado: permite una separación casi completa de ganga y hierro magnético
• Separación de alta precisión: disocia asociaciones minerales para separar fracciones pobres y ricas
• Operación ajustable: la ley del concentrado y la recuperación se pueden variar para cumplir objetivos del proceso
• Escalabilidad: diseño que supera las limitaciones de baja capacidad y alimentación irregular
• Integración de proceso: combinación eficaz con cribas de alta frecuencia o ciclones para la recuperación de minerales magnéticos
• Optimización del proceso: puede sustituir a múltiples equipos de separación magnética en la sección de concentración
• Diseño de ahorro de agua: consumo reducido gracias a la circulación optimizada
• Control remoto por ordenador: admite monitorización y ajuste automatizados

Cómo funciona
El agua de circulación se alimenta tangencialmente desde la base para formar un flujo ascendente en espiral en la zona de separación. El mineral se introduce por el alimentador superior y se dispersa en la zona. Campos magnéticos superpuestos actúan en el área de separación: las partículas de ganga y el material débilmente magnético son arrastrados por el flujo de agua en espiral y se desbordan con el agua hacia las colas. Las partículas de hierro magnético disociadas experimentan una fuerza magnética descendente más la gravedad, superior a las fuerzas ascendentes del agua, y se descargan por la salida de concentrado en la parte inferior de la columna para formar el concentrado.

Especificaciones técnicas

• CH-SWCXJ1000L — Dimensión (mm): 1700×1700×4740; Voltaje (V): 380/220; Potencia (kW): 6; Presión de agua (MPa): ≥0.2; Caudal de agua (m³/h): 30-60; Calidad del agua (ppm): ≤300; Cilindro (mm): 1000; Carga máxima (kg): 14200; Rendimiento de mineral (t/h): 10-25; Densidad de alimentación (%): ≥30; Densidad del concentrado (%): 50-70
• CH-SWCXJ1200L — Dimensión (mm): 1760×1760×4959; Voltaje (V): 380/220; Potencia (kW): 6; Presión de agua (MPa): ≥0.2; Caudal de agua (m³/h): 50-120; Calidad del agua (ppm): ≤300; Cilindro (mm): 1200; Carga máxima (kg): 18000; Rendimiento de mineral (t/h): 15-30; Densidad de alimentación (%): ≥30; Densidad del concentrado (%): 50-70
• CH-SWCXJ1400L — Dimensión (mm): 2380×2380×5622; Voltaje (V): 380/220; Potencia (kW): 7.5; Presión de agua (MPa): ≥0.25; Caudal de agua (m³/h): 80-140; Calidad del agua (ppm): ≤300; Cilindro (mm): 1400; Carga máxima (kg): 20000; Rendimiento de mineral (t/h): 20-35; Densidad de alimentación (%): ≥30; Densidad del concentrado (%): 50-70
• CH-SWCXJ1600L — Dimensión (mm): 2634×2634×6494; Voltaje (V): 380/220; Potencia (kW): 7.5; Presión de agua (MPa): ≥0.25; Caudal de agua (m³/h): 100-160; Calidad del agua (ppm): ≤300; Cilindro (mm): 1600; Carga máxima (kg): 30000; Rendimiento de mineral (t/h): 25-40; Densidad de alimentación (%): ≥30; Densidad del concentrado (%): 50-70
• CH-SWCXJ1800L — Dimensión (mm): 2892×2892×7372; Voltaje (V): 380/220; Potencia (kW): 7.5; Presión de agua (MPa): ≥0.25; Caudal de agua (m³/h): 120-180; Calidad del agua (ppm): ≤300; Cilindro (mm): 1800; Carga máxima (kg): 45000; Rendimiento de mineral (t/h): 30-50; Densidad de alimentación (%): ≥30; Densidad del concentrado (%): 50-70
• CH-SWCXJ2000L — Dimensión (mm): 3200×3200×7621; Voltaje (V): 380/220; Potencia (kW): 7.5; Presión de agua (MPa): ≥0.25; Caudal de agua (m³/h): 140-200; Calidad del agua (ppm): ≤300; Cilindro (mm): 2000; Carga máxima (kg): 65000; Rendimiento de mineral (t/h): 35-60; Densidad de alimentación (%): ≥30; Densidad del concentrado (%): 50-70
• CH-SWCXJ2200L — Dimensión (mm): 3532×3532×8343; Voltaje (V): 380/220; Potencia (kW): 7.5; Presión de agua (MPa): ≥0.25; Caudal de agua (m³/h): 160-240; Calidad del agua (ppm): ≤300; Cilindro (mm): 2200; Carga máxima (kg): 90000; Rendimiento de mineral (t/h): 40-70; Densidad de alimentación (%): ≥30; Densidad del concentrado (%): 50-70
