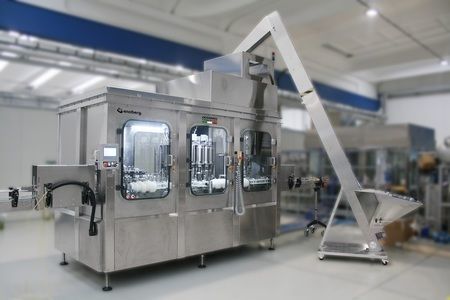

Llenadora automática HEMF

de botellaspara botellas PETpara botellas de plástico

Descripción general
La serie HEVFe (HYPER CLEAN) agrupa llenadoras volumétricas electrónicas para botellas PET diseñadas para operación higiénica, bajo mantenimiento y manejo flexible de productos planos en una amplia gama de producción. Soportan llenado volumétrico electrónico (caudalímetros magnéticos) para líquidos conductores y medidores de masa Coriolis para productos no conductores.

Características clave

• Medidores de caudal o masa de alta precisión instalados por válvula de llenado
• Válvula de llenado simplificada con menor número de juntas; control de llenado en dos etapas (lento + rápido)
• No hay contacto válvula-botella durante el llenado para reducir riesgo de contaminación
• Terminales de válvula intercambiables para distintos tipos de producto
• Diseño orientado a fácil mantenimiento y reducción de paradas

Versión básica - equipos y características principales

• Pantalla HMI 18" con recetas preprogramadas
• Parámetros de formato editables vía HMI
• Cambio rápido sin herramientas de las piezas guías de botella
• Botellas ficticias manuales para limpieza y saneamiento de piezas en contacto (botellas ficticias automáticas opcionales)
• Bomba de producto para mantener la presión constante durante el llenado
• Chasis compacto para optimizar espacio y transporte

Configuraciones disponibles
Llenadora sola, enjuagadora/llenadora/taponadora, llenadora/taponadora o versión ECOBLOC® combinando bloque llenador-taponador ENOBERG y estirado-soplador; varios tamaños según producción.

Rango de producción (ejemplos)
PRODUCTO - VELOCIDAD (bph) - REFERENCIA
Agua sin gas - 1.000 – 55.000 - 0,5 L
Vinagre - 1.000 – 46.000 - 1 L
Zumo - 1.000 – 50.000 - 0,5 L
Detergentes - 1.000 – 48.000 - 0,75 L

Otros datos
Capacidad botellas: 0,2 ÷ 12 L (HC)
Velocidad de producción: 1.000 ÷ 55.000 bph
Válvulas de llenado: 9 ÷ 96
Tapas compatibles: tapa rosca plástica, tapa a presión
Diámetro de botella trabajado: 44 ÷ 125 mm (215 mm versión HC)
Altura trabajable: 160 ÷ 340 mm
Manejo de botella: neck handling
Panel operador: HMI táctil 18"

Funcionamiento (pasos del proceso)

• 1 - CINTA DE ENTRADA: Botellas PET alimentadas por convoy neumático; flujo controlado por compuerta neumática.
• 2 - TRANSFERENCIA: ENTRADA → ENJUAGUE: Rueda estrella transfieren las botellas por el cuello al carrusel de enjuague.
• 3 - ENJUAGUE: Botella invertida por leva mecánica; la boquilla aplica agua o aire; cada torre de enjuague dispone de sensor "no bottle-no spray".
• 4 - TRANSFERENCIA: ENJUAGUE → LLENADO: Rueda estrella mueve las botellas al carrusel de llenado.
• 5 - LLENADO: Pinza sujeta el cuello bajo la válvula; sin contacto válvula-botella; llenado volumétrico electrónico (caudalímetros magnéticos) para productos conductores o medidores de masa Coriolis para no conductores; control por impulsos/medición detiene la válvula a la cantidad definida; cada torre dispone de "no bottle-no fill".
• 6 - TRANSFERENCIA: LLENADO → TAPONADO: Rueda estrella transfiere las botellas a la torre de taponado.
• 7 - TAPONADO: Tapas alimentadas por rueda pick-and-place y aplicadas por cabezas de taponado rotativas o por presión; cada torre tiene protección "no bottle-no cap".
• 8 - CINTA DE SALIDA: Botellas llenas y tapadas salen por convoy neumático con ajuste automático de altura.

Datos técnicos

• Modelo / Serie: HEVFe (HYPER CLEAN)
• Capacidad botellas: 0,2 ÷ 12 L (HC)
• Velocidad de producción: 1.000 ÷ 55.000 bph
• Válvulas de llenado: 9 ÷ 96
• Tecnología de llenado: volumétrico electrónico con caudalímetros magnéticos (conductores) o masa Coriolis (no conductores)
• Materiales en contacto: AISI 316
• Interfaz operador: HMI 18"

Ventajas

• Estructura modular y personalizable
• Módulo de llenado compacto para fácil acceso y mantenimiento
• Costes operativos y de mantenimiento reducidos
• Riesgo de contaminación minimizado y alto nivel de higiene
• Precisión de llenado y alta repetibilidad

Accesorios estándar

• Protecciones en vidrio templado
• Piezas en contacto con el producto en AISI 316
• Pantalla táctil HMI 18"
• Recetas preprogramadas para cambio rápido por software
• Piezas para cambio rápido de botellas
• Caudalímetro instalado cerca de cada válvula
• Válvula de fácil mantenimiento en AISI 316
• Sistema electrónico de control de llenado
• Fases automáticas de limpieza (CIP)

Opcional (a petición)

• Cubierta superior
• Flujo laminar para crear sobrepresión y reducir microcontaminación
• Soplado de aire estéril desde el cuerpo de la válvula durante el llenado
• Botellas ficticias con posicionamiento automático

Especificaciones técnicas

• Modelo / Serie: HEVFe (HYPER CLEAN)
• Tecnología de llenado: EVF (volumétrico electrónico) o EMF (masa electrónica) con medidores Coriolis
• Capacidad botellas: 0,2 ÷ 12 L (HC)
• Rango de producción: 1.000 ÷ 55.000 bph
• Válvulas: 9–96 configurable
• Diámetro trabajable: 44 ÷ 125 mm (215 mm HC)
• Altura trabajable: 160 ÷ 340 mm
• Materiales: piezas en contacto AISI 316
