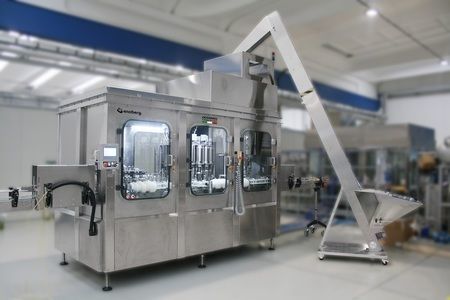

Llenadora automática HEVS

de botellaspara botellas de plásticopara botellas PET

Presentación
La serie HEVFe, diseñada según los criterios HYPER CLEAN, realiza el llenado volumétrico electrónico preciso de productos no carbonatados en botellas PET. Cada válvula de llenado dispone de un caudalímetro dedicado que asegura el volumen requerido.

Características clave

• Caudalímetro de alta precisión instalado en cada válvula de llenado;
• Válvula simplificada con menor número de juntas y llenado en dos etapas (lento/rápido);
• No hay contacto entre la válvula y la botella durante el llenado;
• Terminales de válvula intercambiables para distintos tipos de producto;
• Diseño orientado a facilitar el mantenimiento y reducir tiempos de parada.

Características de la versión básica

• Pantalla táctil HMI 18" con recetas preprogramadas;
• Parámetros de formato configurables desde HMI;
• Cambio rápido de piezas guía de botella sin herramientas;
• Falsas botellas manuales para limpieza (falsas con posicionamiento automático opcional);
• Bomba de producto para mantener presión constante durante el llenado;
• Chasis compacto para optimizar espacio y transporte.

Versiones disponibles
Máquinas disponibles en varios tamaños y configuraciones: enjuagadora/llenadora/taponadora, llenadora/taponadora o soluciones ECOBLOC® integradas que combinan bloque llenadora-taponadora con sopladora stretch‑blow.

RANGO DE PRODUCCIÓN
PRODUCTO | VELOCIDAD (bph) | REFERENCIA
Agua sin gas | 1.000–55.000 | 0,5 L
Vinagre | 1.000–46.000 | 1 L
Zumo | 1.000–50.000 | 0,5 L
Detergentes | 1.000–48.000 | 0,75 L

Otros datos
Parámetro | Valor
Capacidad botellas | 0,2 ÷ 12 L (versión HC)
Velocidad de producción | 1.000 ÷ 55.000 bph
Válvulas de llenado | 9 ÷ 96
Tapones trabajables | Tapón de rosca plástico, tapón por presión
Diámetro trabajable | 44 ÷ 125 mm (215 mm HC)
Altura trabajable | 160 ÷ 340 mm
Manipulación botellas | Neck handling
Pantalla operador | HMI táctil 18"

Funcionamiento y tecnología de llenado
El sistema emplea llenado volumétrico electrónico con caudalímetros magnéticos (EVF) para productos conductores o caudalímetros Coriolis (EMF) para no conductores. Cada válvula dispone de un sensor que contabiliza impulsos y cierra la válvula al alcanzar el volumen predefinido. Cada torre incluye sistema "no bottle - no fill". El producto se suministra desde un depósito externo mediante bomba.

Ventajas

• Estructura modular personalizable;
• Módulo de llenado compacto que minimiza estrellas de transferencia y facilita mantenimiento;
• Bajos costes de explotación y mantenimiento;
• Reducción del riesgo de contaminación y alto nivel de higiene;
• Buena relación rendimiento/precio.

Accesorios estándar

• Protecciones en vidrio templado;
• Partes en contacto con el producto en AISI 316;
• Pantalla táctil HMI 18";
• Recetas preprogramadas para cambio rápido por software;
• Piezas para cambio rápido de formato;
• Caudalímetro junto a cada válvula;
• Válvulas en AISI 316 de fácil mantenimiento;
• Sistema de llenado electrónico;
• Ciclos automáticos CIP.

Opcionales

• Cubierta superior;
• Flujo laminar para generar sobrepresión en zona de trabajo;
• Soplado de aire estéril desde el cuerpo de la válvula durante el llenado;
• Falsas botellas con posicionamiento automático.

Especificaciones técnicas

• Modelo / serie: HEVFe
• Capacidad botellas: 0,2 – 12 L (versión HC)
• Velocidad de producción: 1.000 – 55.000 bph (según producto)
• Válvulas de llenado: 9 – 96
• Tecnología de llenado: volumétrico electrónico (EVF) o masivo (EMF, Coriolis)
• Materiales en contacto con producto: AISI 316
• Manipulación botella: neck handling (sin contacto válvula/botella)
• Pantalla operador: HMI 18"
• Limpieza: ciclos CIP automáticos
