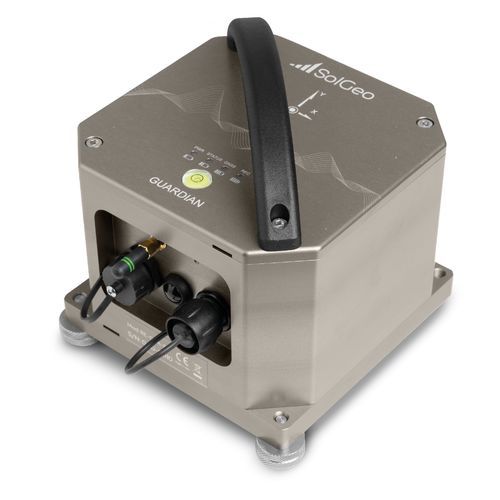

Sismógrafo de 3 canales Guardian AS

con batería recargablede adquisición de datoscompacto

Visión general
Guardian AS es un sismógrafo triaxial de Clase 1 diseñado para el monitorizado estructural de edificios. Compacto y preciso, realiza medidas de velocidad dinámica conforme a las normas DIN 4150-3, DIN 45669-1 y UNI 9916.

Características generales
Dotado de una terna de geófonos linealizados con una dinámica superior a 130 dB, garantiza datos fiables y una instalación rápida mediante sistema de anclaje con taco único y tornillos de ajuste para un nivelado perfecto en cualquier superficie.
Gestión avanzada de conectividad y datos con soporte para protocolos estándar (p. ej. SeedLink) para integración con software profesional. Funcionalidad cliente/servidor FTP/SFTP para transferencia de archivos a la memoria flash interna. Interfaz web (Seismic Web Configurator) para monitorizar el estado, visualizar formas de onda y configurar de forma remota. Sistema de alerta integrado con salida digital e indicadores LED de estado.

Configuraciones opcionales

• Alimentación PoE (Power over Ethernet)
• Batería interna (hasta 10 h de autonomía)
• Receptor GNSS interno para sincronización temporal

Aplicaciones

• Mediciones HVSR
• Monitorización estructural civil
• Redes sísmicas

Características técnicas
Tipo de sensor: Geófono ecualizado electrónicamente
Número de ejes: 3, orientados ortogonalmente
Intervalos de medida: ±12,5, ±25, ±50, ±100 mm/s
Sensibilidades: 40, 80, 160, 320 V/m/s
Respuesta en frecuencia: 1 Hz a 80 Hz @200 sps; 1 Hz a 125 Hz @500/1000 sps
Frecuencias de muestreo: 10, 25, 50, 100, 200, 250, 500, 1000 sps
Resolución: 32 bit
Rango dinámico: >130 dB
Linealidad: ±0,4 dB (Clase 1 - DIN 45699-1)
Fase: Clase 1 - DIN 45699-1
Sincronización: RTC con deriva de 0,5 ppm; sincronización NTP; GNSS integrado opcional
Modos de registro: Registro continuo con SeedLink; registro de eventos al superar umbrales configurables con longitud pre/post-trigger seleccionable; registro de estadísticas de señal (min, max, media, RMS) con intervalo seleccionable de 10 a 100 s
Memoria de datos: 32 GB interna; ranura microSD interna
Formatos de datos: Solgeo EVE, MiniSEED, Ascii, CSV

Características ambientales
Temperatura de funcionamiento: -20 a +70 °C sin batería interna; -20 a +50 °C con batería interna (*el rango recomendado durante la carga de la batería es más reducido)
Temperatura de almacenamiento: -40 a +90 °C sin batería interna; -20 a +50 °C con batería interna
Humedad: 0–100%

Características físicas
Peso: 4 kg
Dimensiones (LxAxA): 160 mm x 160 mm x 130 mm
Carcasa: Aluminio pintado
Grado de protección: IP67

Características clave / Resumen técnico

• Sensor: geófono ecualizado electrónicamente, triaxial, Clase 1
• Rango dinámico: >130 dB; resolución 32 bits
• Intervalos de medida: hasta ±100 mm/s; sensibilidades múltiples seleccionables
• Muestreo: hasta 1000 sps
• Formatos de datos: MiniSEED, CSV, Ascii, Solgeo EVE
• Memoria: 32 GB interna + microSD
• Sincronización: RTC/NTP; GNSS opcional
• Protección ambiental: IP67; amplio rango de temperatura operativa
