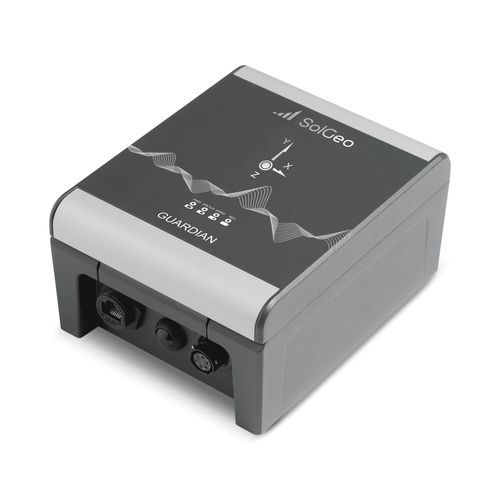

Acelerógrafo de 3 ejes Guardian DA

triaxialMEMSpara la supervisión en continuo de estructuras

Breve descripción
Acelerógrafo compacto, flexible y fiable con software de registro basado en interfaz web, indicado para monitorización de vibraciones estructurales y alerta por umbrales.

Características principales
Emplea memoria flash interna para el almacenamiento de datos de aceleración y ofrece varios métodos de conectividad a Internet. Funciona como cliente FTP/SFTP y servidor SFTP y soporta protocolos de transmisión en tiempo real como SeedLink para integración con software habituales (p.ej., SeisComP). La gestión del dispositivo se realiza mediante Seismic Web Configurator (SWC) para configuración completa, monitorización del estado, gestión de datos y visualización de formas de onda en tiempo real. Disponible con fondo de escala ±2g y opcional ±4g, ±8g. Diseñado para una relación prestaciones/coste eficiente.

Configuraciones opcionales

• Alimentación PoE (Power over Ethernet)
• Batería interna (hasta 20 h de autonomía)
• Receptor GNSS interno para sincronización temporal

Aplicaciones

• Monitorización de vibraciones en edificios
• Análisis modal operacional (OMA)
• Monitoreo de salud estructural (SHM)
• Alerta temprana sísmica (EEW)

Especificaciones técnicas — Guardian DA
Tipo de sensor: acelerómetro MEMS
Número de ejes: 3 ejes orientados ortogonalmente
Fondo de escala: ±2g (±4g, ±8g opcionales)
Rango dinámico: 73 dB @1000 sps, 83 dB @100 sps, 93 dB @10 sps (modelo 2g)
Densidad de ruido: 22,5 μg/√Hz típico

Especificaciones técnicas — Guardian DA-Plus
Tipo de sensor: acelerómetro MEMS
Número de ejes: 3 ejes orientados ortogonalmente
Fondo de escala: >±10g
Rango dinámico: 125 dB @1000 sps, 141 dB @100 sps, 157 dB @10 sps
Densidad de ruido: 0,25 μg/√Hz típico @100 sps

Especificaciones generales (Guardian DA y DA-Plus)
Frecuencias de muestreo: 10, 25, 50, 100, 200, 250, 500, 1000 sps
Sincronización: RTC (deriva 0,5 ppm); NTP; GNSS opcional
Modos de registro: Registro continuo mediante SeedLink; registro por eventos al superar umbrales configurables con pre/post-trigger seleccionable; estadísticas de señal (min, max, media, RMS) con intervalos seleccionables de 10 a 100 s
Almacenamiento: 32 GB interno, soporte microSD interno
Formatos de datos: Solgeo EVE, MiniSEED, ASCII, CSV

Especificaciones ambientales
Temperatura de operación: -20 a +70 °C sin batería interna; -20 a +50 °C con batería interna*
Temperatura de almacenamiento: -40 a +90 °C sin batería interna; -20 a +50 °C con batería interna
Humedad: 0–100%
*El rango recomendado es más estrecho durante la carga de la batería

Especificaciones físicas
Peso: 1,2 kg
Dimensiones (LxAnxAl): 130 mm x 160 mm x 80 mm
Carcasa: aluminio pintado
Grado de protección: IP67
Conector de alimentación: terminal MIL-C-26482 de 6 pines

Notas operativas
Soporta transmisión de datos en tiempo real e integración con sistemas de adquisición y plataformas de monitorización; interfaz web para configuración y diagnóstico local/remoto.

Características / resumen técnico

• Modelo: Guardian DA (variantes incl. DA-Plus)
• Sensor: acelerómetro MEMS triaxial
• Fondo de escala: DA: ±2g (opc. ±4g, ±8g); DA-Plus: >±10g
• Rango dinámico: hasta 157 dB (DA-Plus @10 sps)
• Densidad de ruido: DA: 22,5 μg/√Hz; DA-Plus: 0,25 μg/√Hz @100 sps
• Muestreo: hasta 1000 sps
• Memoria: 32 GB interna + microSD
• Formatos: Solgeo EVE, MiniSEED, ASCII, CSV
• Sincronización: RTC, NTP, GNSS opcional
• Protección: IP67; carcasa en aluminio
• Alimentación opcional: PoE, batería interna (hasta 20 h)
