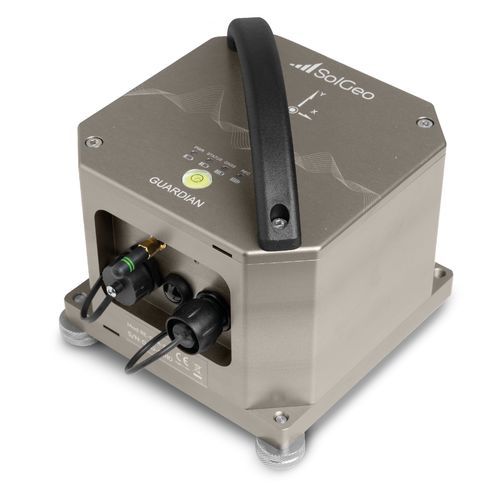

Acelerógrafo de 3 ejes Guardian BB

triaxialMEMSsísmico

Visión general
El Guardian BB de SolGeo es un sismógrafo/acelerógrafo de banda ancha compacto que combina un sismógrafo triaxial Clase 1 con un acelerómetro MEMS de bajo ruido (0,7 μg/√Hz). Diseñado para la monitorización estructural, el equipo ofrece grabación continua, registro de eventos por umbral y una interfaz web para gestión de registros. La matriz de geófonos está linealizada desde 1 Hz, garantizando precisión en bajas frecuencias. Cumple las normas DIN 4150-3, DIN 45669-1 y UNI 9916.

Configuraciones opcionales

• Power over Ethernet (PoE)
• Batería interna (hasta 10 horas de funcionamiento)

Aplicaciones

• Medición HVSR
• Monitorización estructural civil
• Estaciones de redes sísmicas
• Análisis modal operativo (OMA)

Características técnicas — Sismógrafo
Tipo de sensor: Geófono igualado electrónicamente
Ejes: 3, orientados ortogonalmente
Rangos de medida: ±12,5, ±25, ±50, ±100 mm/s
Sensibilidades: 40, 80, 160, 320 V/m/s
Respuesta en frecuencia: 1 Hz ÷ 80 Hz @200 Sps; 1 Hz ÷ 125 Hz @500/1000 Sps
Rango dinámico: >130 dB

Características técnicas — Acelerógrafo
Tipo de sensor: Acelerómetro MEMS
Ejes: 3, orientados ortogonalmente
Rango de medida: ±3 g
Respuesta en frecuencia: 0 Hz ÷ 80 Hz @200 Sps; 0 Hz ÷ 125 Hz @500/1000 Sps
Rango dinámico: 120 dB @25 Sps; 108,5 dB @250 Sps; >130 dB
Densidad de ruido: 0,7 μg/√Hz (typ.)

Características generales
Tasas de muestreo: 10, 25, 50, 100, 200, 250, 500, 1000 sps
Resolución: ADC 32 bits
Sincronización: receptor GNSS interno, NTP, RTC de alta estabilidad (deriva 0,5 ppm)
Modos de grabación: grabación continua vía SeedLink; grabación de eventos configurable con pre/post-trigger y registro de estadísticas de señal (min, max, avg, RMS) con intervalos de 10–100 s
Almacenamiento: microSD interna 32 GB
Formatos de archivo: SolGeo EVE, MiniSEED, ASCII, CSV

Características ambientales
Temperatura de funcionamiento: -20 ÷ +70 °C sin batería interna; -20 ÷ +50 °C con batería interna*
Temperatura de almacenamiento: -40 ÷ +90 °C sin batería interna; -20 ÷ +50 °C con batería interna
Humedad: 0–100%

Características físicas
Peso: 4 kg
Dimensiones (L x W x H): 160 mm x 160 mm x 130 mm
Carcasa: armario de aluminio pintado
Grado de protección: IP67

Especificaciones

• Modelo: Guardian BB
• Marca: SolGeo
• Sismógrafo triaxial Clase 1 integrado con acelerógrafo MEMS de bajo ruido (0,7 μg/√Hz)
• Matriz de geófonos linealizada desde 1 Hz
• Rangos/sensibilidades sismógrafo: ±12,5 a ±100 mm/s; 40–320 V/m/s
• Rango del acelerómetro: ±3 g
• Muestreo: 10–1000 sps; ADC 32 bits
• Sincronización: GNSS, NTP, RTC de alta estabilidad (0,5 ppm)
• Grabación: continua vía SeedLink; grabación de eventos configurable; estadísticas de señal
• Almacenamiento: microSD 32 GB; formatos: MiniSEED, SolGeo EVE, ASCII, CSV
• Ambiental: amplios rangos de temperatura de funcionamiento/almacenamiento; 0–100% humedad
• Físico: 4 kg; 160×160×130 mm; carcasa de aluminio; IP67
• Opcional: PoE, batería interna (hasta ~10 h)
• Conformidad: DIN 4150-3, DIN 45669-1, UNI 9916
