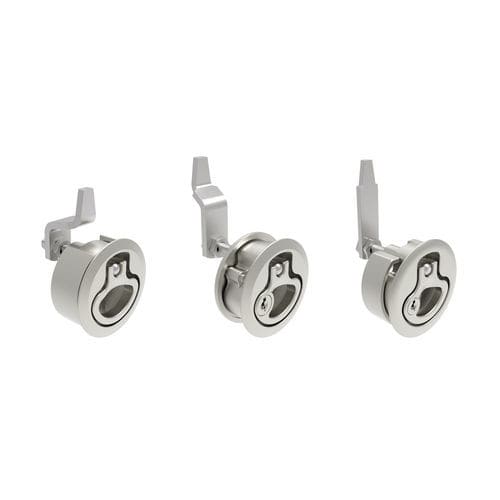

Fijación de 1/4 de vuelta de plástico M1 series

de acero inoxidablepara cajapara paneles

Resumen
El cierre de compresión Southco M1 combina un aspecto enrasado con accionamiento lift-and-turn para proporcionar sellado por compresión en puertas y paneles. Diseñado para aplicaciones que requieren estética integrada y sellado fiable.

Características y Ventajas

• Perfil enrasado que ofrece una apariencia empotrada y acción de compresión para estanqueidad y reducción de vibraciones/ruido.
• La acción Lift & Turn reduce el desgaste en el trinquete y el marco respecto a actuadores convencionales.
• Materiales resistentes a la corrosión adecuados para exteriores y entornos marinos.
• Disponible en dos tamaños principales y varios acabados para distintos paneles y requisitos estéticos.
• Suministrado con juntas y juntas tóricas cuando se requiere un ajuste estanco.
• Instalación en un solo taladro redondo para integración sencilla en paneles.
• Elementos de fijación ocultos proporcionan una apariencia exterior limpia.
• Compatible con el programa Southco "one look, one latch" para aplicaciones náuticas.

Opciones disponibles

• Múltiples opciones de trinquete/cam (seis estilos comunes) para ajuste específico por aplicación.
• El modelo de 2,5" (63,5 mm) está disponible en versiones con cerradura (cerradura básica o cerradura de 3 pasadores).
• Diversos acabados y opciones de apariencia (electropulido, natural, PVD incluido PVD negro).

Normas y certificaciones

• Modelos adecuados para aplicaciones que requieren niveles de protección NEMA 12 e IP-65 (verificar por número de pieza).

Variantes típicas de producto / ejemplos

• Variantes tamaño medio: espesores de panel típicos 2–12 mm y 12–22,5 mm; ejemplos de rangos de agarre 21–28 mm, 27–40 mm, 39–52 mm, 63–76 mm.
• Variantes tamaño grande: ejemplos de rangos de agarre 23,5–35 mm, 34–48 mm, 47–61 mm, 60–75 mm, 74–88 mm; espesores según referencia.
• Materiales/acabados: acero inoxidable 316 (electropulido) y variantes en plástico; PVD decorativo y PVD negro disponibles en algunas referencias.

Especificaciones técnicas

• Marca: Southco
• Modelo: M1
• Perfil: Montaje enrasado (flush-mount)
• Accionamiento: Lift-and-Turn (elevar y girar)
• Materiales principales: Acero inoxidable 316; variantes en plástico disponibles
• Acabados: Electropulido, Natural, PVD (incluido PVD negro)
• Tamaños: Mediano y Grande
• Espesores de panel (ejemplos): 2–12 mm; 12–22,5 mm; 18,5–29 mm
• Rangos de agarre (ejemplos): 21–28 mm; 27–40 mm; 39–52 mm; 47–61 mm; 60–75 mm; 63–76 mm; 74–88 mm
• Opciones de cierre: Punto único o tres puntos
• Opciones de acceso: Sin bloqueo, con bloqueo, con llave (cerradura básica, cerradura 3 pasadores)
• Instalación: Taladro redondo único
• Estanqueidad: Suministrado con juntas y juntas tóricas para ajuste estanco
• Sujetadores: Sujetadores ocultos para apariencia exterior limpia
• Conformidad: Adecuado para NEMA 12 e IP-65 (según modelo)
• Aplicaciones: Náutica, paneles exteriores, envolventes sometidas a vibración que requieren estanqueidad e integración estética
