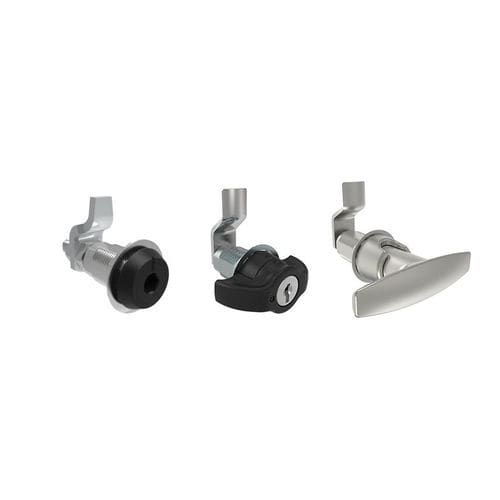

Pestillo de leva E3 series

de compresióncon llavede acero inoxidable

Resumen del producto
Los cierres de compresión E3 VISE ACTION® de Southco ofrecen ventaja mecánica para garantizar cierres de puertas y paneles ajustados y resistentes a vibraciones, proporcionando sellado ambiental en aplicaciones industriales exigentes. El mecanismo VISE ACTION® alinea la leva detrás del marco y, con un único medio giro continuo, la eleva para proporcionar un tirón constante de 6,4 mm (0,25 in) que comprime juntas, reduce ruidos y evita rozamientos. El cierre over‑center resiste aperturas accidentales por impactos o vibraciones.

Características y ventajas

• Tirón constante de 6,4 mm (0,25 in) para sellado fiable
• Accionamiento simple de media vuelta para cierre rápido y repetible
• Reducción de ruidos y traqueteos por vibraciones
• Bloqueo over‑center que evita aperturas accidentales
• Alineación de la leva para evitar rozamientos y asegurar un funcionamiento suave

Opciones disponibles

• Materiales: aleación de zinc, acero inoxidable, aluminio (otros bajo pedido)
• Acabados: recubrimiento en polvo, cromado, electropulido, pasivado, anodizado y otros tratamientos
• Garras fijas y ajustables; accionamiento horario y antihorario
• Estilos de cabeza: llave tubular, manual, con cerradura, para candado, T‑handle, ala, pomo, hexagonal, ranurado, cuadrado, triangular
• Tamaños y estilos de montaje personalizados; cumplimiento para sellado, vibración, fuego, higiene
• Accesorios: levas, juntas de brida, cubiertas de sellado, soportes de montaje embutidos, llaves, soportes para candado, lengüetas de extracción

Normas y certificaciones

• Cumplimiento RoHS
• Grades NEMA / IP (IP65, IP66, IP67, IP69K según variante)
• Opciones EN45545 (incendio)
• Opciones ensayadas EN61373 (vibración)
• Listados UL disponibles para modelos específicos

Variantes y accesorios típicos

• Cierre de compresión E3 VISE ACTION®, tamaño grande, llave tubular, aleación de zinc, pintura en polvo negra (ejemplo)
• Cierre de compresión E3 VISE ACTION®, tamaño grande, T‑handle, aleación de zinc, pintura en polvo negra (ejemplo)
• Levas y repuestos en acero inoxidable
• Juntas de brida y cubiertas de sellado (varios elastómeros)
• Llaves y opciones de codificación

Especificaciones técnicas

• Acción de compresión (tirón): 6,4 mm (0,25 in) constante
• Accionamiento: medio giro continuo con bloqueo over‑center
• Materiales: aleación de zinc, acero inoxidable, aluminio (otros disponibles)
• Acabados: recubrimiento en polvo, cromado, electropulido, pasivado, niquelado, zincado, anodizado, galvanizado, natural
• Estilos de cabeza y accionamientos: llave tubular, hex (4 mm, 8 mm), ranurado, cuadrado, triangular, T‑handle, pomo, ala
• Tipos de agarre: fijo y ajustable
• Montaje: embutido, orificio único, tres orificios, clip‑in según variante
• Protección contra ingreso: IP65–IP69K según variante y sellado
• Resistencia a vibración/choque: EN61373 donde se especifica
• Puntos de cierre: opciones de uno o tres puntos
• Accesorios: levas, juntas de brida, flush cup, soportes de montaje, llaves, soportes para candado, lengüetas
