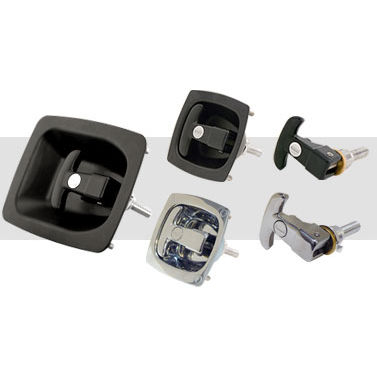

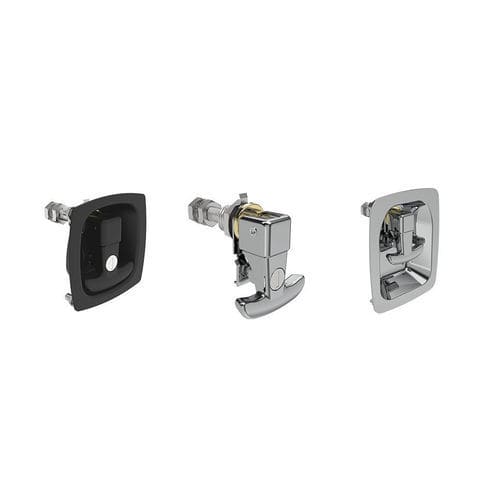

Pestillo de palanca N2 series

con llavecon cerraduracon llave

Resumen
Construcción resistente y mecanismo simple de levantar y girar que proporcionan 6 mm de compresión consistente para un cierre seguro y sin vibraciones en aplicaciones industriales y de vehículos fuera de carretera de alta exigencia. El tirador en T plegable facilita el agarre con guantes y reduce la saliencia cuando está cerrado. Las variantes en acero inoxidable ofrecen mayor resistencia a la corrosión y mayor capacidad de carga.

Características y Ventajas

• Eje macizo y tirador en T plegable diseñados para uso fiable bajo cargas elevadas y en ambientes agresivos.
• Mecanismo de palanca que genera compresión por recorrido constante para mantener juntas estancas a pesar de vibraciones y golpes.
• Disponible en múltiples tamaños para adaptarse a distintas dimensiones de puerta y ofrecer el agarre y compresión adecuados.
• Compresión típica por recorrido: 6 mm (0,24") para amortiguar vibraciones y reducir ruido.
• Opciones de lengüeta y regulaciones múltiples para acomodar distintas geometrías puerta-marco.
• El N2 con cazoleta estándar comparte la preparación de panel con el cierre Southco N4 para una sustitución sencilla.

Opciones Disponibles

• Cazoletas empotradas que mantienen el tirador plegado al ras o por debajo de la superficie de la puerta.
• Versiones con y sin cierre; códigos de llave configurables.
• Construcción en acero inoxidable para mayor resistencia a la corrosión y cargas superiores.
• Lengüetas rectas, offset y deep-offset para cubrir rangos de agarre de 2,5 a 104 mm (0,10" a 4,10").
• Cazoletas medianas y grandes y eje M16 disponibles bajo pedido para requisitos de mayor resistencia.

Normas y Rendimiento

• Carga de trabajo máxima (versiones con pintura en polvo): 1000 N (225 lbs).
• Carga de trabajo máxima (versiones en acero inoxidable): 1800 N (405 lbs).
• Espesor de panel compatible: 1,5–2,5 mm (tirador T sin cazoleta); hasta 12,7 mm con cazoleta empotrada.

Especificaciones Técnicas

• Serie / Denominación: N2
• Tirador: Tirador en T plegable, ergonómico para uso con guantes
• Eje: Opción de eje macizo en acero inoxidable para resistencia a la corrosión
• Compresión por recorrido: 6 mm (típico)
• Opciones de cazoleta: Sin cazoleta, cazoleta estándar, cazoleta mediana, cazoleta grande (cazoleta empotrada mantiene el tirador bajo la superficie)
• Opciones de lengüeta: Recta, Offset, Deep Offset (rango 2,5–104 mm / 0,10"–4,10")
• Opción de eje: M16 disponible bajo pedido para aplicaciones más pesadas
• Materiales / acabados: Acero (pintura en polvo) y Acero inoxidable (pulido/brillante disponibles)
• Cargas máximas: Pintura en polvo hasta 1000 N (225 lbs); Acero inoxidable hasta 1800 N (405 lbs)
• Espesor de panel: 1,5–2,5 mm (sin cazoleta); hasta 12,7 mm (con cazoleta empotrada)
• Opciones de bloqueo: Con llave (Key-locking) y sin llave; códigos de llave configurables
• Compatibilidad: Preparación de panel igual a Southco N4 para sustitución
