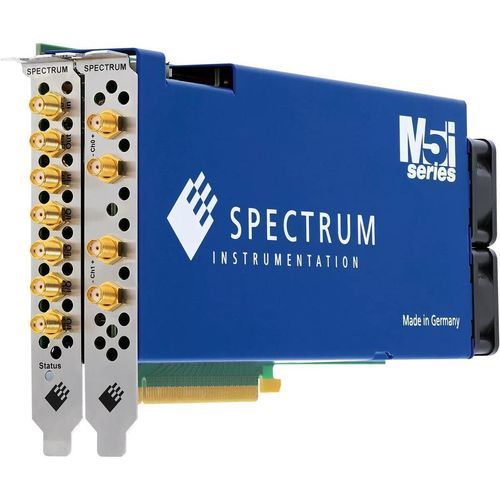

Tarjeta de comunicación PCI digital M5i.63xx-x16 series

con salida doble

Descripción del producto
La familia M5i.63xx-x16 PCIe es una serie de generadores de formas de onda arbitrarias (AWG) de 16 bits para PCI Express x16, que combina alta resolución, altas tasas de muestreo, gran memoria a bordo y muy altas velocidades de streaming. La serie utiliza la API común de Spectrum y la misma interfaz de software que otros productos Spectrum.

Características clave

• Generador de formas de onda arbitrarias de 16 bits y alta velocidad
• Disponible en versiones de 1 o 2 canales
• Generación simultánea de señal en todos los canales
• DAC y amplificador separados por canal
• Nivel de salida programable hasta ±500 mV single‑ended en 50 Ω
• Nivel de salida programable hasta ±1,0 V diferencial en 50 Ω
• Modos de funcionamiento: Single‑Shot, Loop, FIFO, Multiple Replay, etc.
• Opción DDS multicanal disponible
• Memoria a bordo: 2 GSamples estándar (opción 8 GSamples)
• Transferencia directa de datos desde GPU CUDA mediante la opción SCAPP

Modelos disponibles (resumen de la tabla de producto)

• M5i.6357-x16 — PCI Express x16; 2 salidas analógicas; 4 salidas digitales; 16 Bit; frecuencia de muestreo: 10 GS/s (1 canal activo) / 5 GS/s (2 canales activos); ancho de banda: 3,90 GHz; memoria: 2 GSamples (opción 8 GSamples); sincronización: Star‑Hub para 8 tarjetas; nivel máximo de salida: ±500 mV single‑ended (±1,0 V diferencial); funciones: Multiple Replay; opciones: Digital Pulse Generator, modo Multi‑Carrier DDS, Remote Server.
• M5i.6350-x16 — PCI Express x16; 1 salida analógica; 4 salidas digitales; 16 Bit; frecuencia de muestreo: 10 GS/s (1 canal activo); ancho de banda: 2,50 GHz; memoria: 2 GSamples (opción 8 GSamples); sincronización: Star‑Hub para 8 tarjetas; nivel máximo de salida: ±500 mV single‑ended (±1,0 V diferencial); mismas funciones y opciones de la familia.
• M5i.6360-x16 — PCI Express x16; 1 salida analógica; 4 salidas digitales; 16 Bit; frecuencia de muestreo: 10 GS/s (1 canal activo); ancho de banda: 3,90 GHz; memoria: 2 GSamples (opción 8 GSamples); sincronización Star‑Hub; mismos niveles de salida y opciones.
• M5i.6321-x16 — PCI Express x16; 2 salidas analógicas; 4 salidas digitales; 16 Bit; frecuencia de muestreo: 3,20 GS/s (1 o 2 canales activos); ancho de banda: 1,40 GHz; memoria: 2 GSamples (opción 8 GSamples); sincronización Star‑Hub; mismos niveles de salida y opciones.
• M5i.6320-x16 — PCI Express x16; 1 salida analógica; 4 salidas digitales; 16 Bit; frecuencia de muestreo: 3,20 GS/s (1 canal activo); ancho de banda: 1,40 GHz; memoria: 2 GSamples (opción 8 GSamples); sincronización Star‑Hub; mismos niveles de salida y opciones.

Especificaciones técnicas

• Familia / denominación comercial: M5i.63xx-x16
• Resolución: 16 Bit
• Tasa de muestreo: hasta 10 GS/s (canal activo único), hasta 5 GS/s (dos canales activos) según el modelo; algunos modelos a 3,20 GS/s
• Canales de salida analógica: 1 o 2 (dependiendo del modelo)
• Salidas digitales: 4
• Ancho de banda: depende del modelo — ejemplos: 1,40 GHz, 2,50 GHz, 3,90 GHz
• Memoria a bordo: 2 GSamples estándar; opción 8 GSamples
• Nivel máximo de salida: ±500 mV single‑ended en 50 Ω (±1,0 V diferencial en 50 Ω)
• Sincronización: Star‑Hub para hasta 8 tarjetas
• Modos de funcionamiento: Single‑Shot, Loop, FIFO, Multiple Replay, etc.
• Opciones: Digital Pulse Generator; modo Multi‑Carrier DDS; Remote Server; SCAPP (transferencia directa desde GPU CUDA)
• Plataforma / Interfaz: PCI Express x16
• Software / API: Utiliza la API común de Spectrum y la misma interfaz de software que otros productos Spectrum
