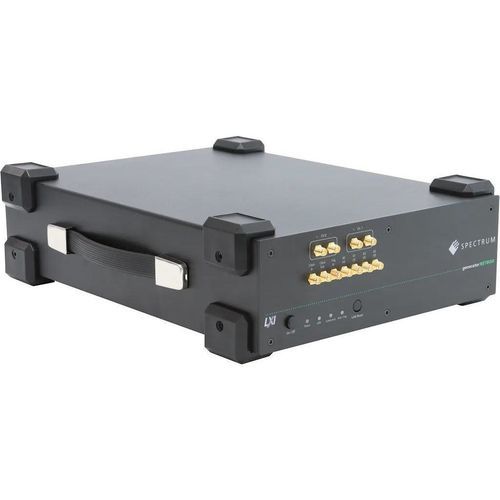

Generador de señal DN2.63 series

de impulsosde formas de onda arbitrariasprogramable

El DN2.63x es un NETBOX generador de formas de onda arbitrarias (AWG) de 16 bits de alto rendimiento que ofrece control remoto por Ethernet, alta resolución y velocidades de muestreo muy elevadas de hasta 10 GS/s. Está disponible en configuraciones de 1 ó 2 canales y se ha diseñado para la generación simultánea de señales multicanal con etapas DAC y de amplificación por canal. Características principales

• Generador rápido de formas de onda arbitrarias de 16 bits
• Disponible en versiones de 1 ó 2 canales
• Generación simultánea de señales en todos los canales
• DAC y amplificador independientes por canal
• Nivel de salida programable hasta ±500 mV monopunto a 50 Ohm
• Nivel de salida programable hasta ±1,0 V diferencial a 50 Ohm
• Modos de funcionamiento: Disparo único, bucle, FIFO, repetición múltiple, ...
• Opción DDS multiportadora disponible
• Memoria integrada de hasta 2 GSamples (opción de 8 GSamples)

Modelos de la familia DN2.63x

• DN2.635-01 - Plataforma: Ethernet; Salida analógica: 1; Digital-Out: 4; Resolución: 16 Bit; Samplerate: 10 GS/s (1 canal activo); Ancho de banda: 2,50 GHz; Memoria (Max): 2 GSamples (8 GSamples opcional); Nivel de salida máximo: ±500 mV single-ended (±1,0 V diferencial) a 50 ohmios; Función: Repetición múltiple; Opciones: Opción de generador de impulsos digitales, modo DDS multiportadora.
• DN2.635-02 - Plataforma: Ethernet; Salida analógica: 2; Salida digital: 4; Resolución: 16 Bit; Samplerate: 10 GS/s (1 canal activo) / 5 GS/s (2 canales activos); Ancho de banda: 2,50 GHz; Memoria (Max): 2 GSamples (8 GSamples opcional); Nivel de salida máximo: ±500 mV single-ended (±1,0 V diferencial) a 50 ohmios; Función: Repetición múltiple; Opciones: Opción de generador de impulsos digitales, modo DDS multiportadora.
• DN2.636-01 - Plataforma: Ethernet; Salida analógica: 1; Salida digital: 4; Resolución: 16 Bit; Samplerate: 10 GS/s (1 canal activo); Ancho de banda: 3,90 GHz; Memoria (Max): 2 GSamples (8 GSamples opcional); Nivel de salida máximo: ±500 mV single-ended (±1,0 V diferencial) a 50 ohmios; Función: Repetición múltiple; Opciones: Opción de generador de impulsos digitales, modo DDS multiportadora.
• DN2.636-02 - Plataforma: Ethernet; Salida analógica: 2; Salida digital: 4; Resolución: 16 Bit; Samplerate: 10 GS/s (1 canal activo) / 5 GS/s (2 canales activos); Ancho de banda: 3,90 GHz; Memoria (Max): 2 GSamples (8 GSamples opcional); Nivel de salida máximo: ±500 mV single-ended (±1,0 V diferencial) a 50 ohmios; Función: Repetición múltiple; Opciones: Opción de generador de impulsos digitales, modo DDS multiportadora.
• DN2.632-02 - Plataforma: Ethernet; Salida analógica: 2; Salida digital: 4; Resolución: 16 Bit; Samplerate: 3.20 GS/s (1 canal activo) / 3,20 GS/s (2 canales activos); Ancho de banda: 1,40 GHz; Memoria (Max): 2 GSamples (8 GSamples opcional); Nivel de salida máximo: ±500 mV single-ended (±1,0 V diferencial) a 50 ohmios; Característica: Repetición múltiple; Opciones: Opción de generador de impulsos digitales, modo DDS multiportadora.
• DN2.632-01 - Plataforma: Ethernet; Salida analógica: 1; Salida digital: 4; Resolución: 16 Bit; Samplerate: 3.20 GS/s (1 canal activo); Ancho de banda: 1,40 GHz; Memoria (Max): 2 GSamples (8 GSamples opcional); Nivel de salida máximo: ±500 mV single-ended (±1,0 V diferencial) a 50 ohmios; Función: Repetición múltiple; Opciones: Opción de generador de impulsos digital, modo DDS multiportadora.

Dispositivo de salida de impulsos digital Características / especificaciones técnicas

• Resolución: 16 bits
• Velocidad de muestreo máxima: hasta 10,0 GS/s (varía según el modelo y el número de canales activos: por ejemplo, 10 GS/s para un solo canal activo, 5 GS/s por canal para variantes de 2 canales 10 GS/s)
• Ancho de banda analógico: depende del modelo (ejemplos en la página: 1,40 GHz, 2,50 GHz, 3,90 GHz)
• Canales: 1 ó 2 (generación simultánea en todos los canales)
• Arquitectura por canal: DAC y amplificador independientes por canal
• Niveles de salida: programables hasta ±500 mV single-ended a 50 Ω; hasta ±1,0 V diferencial a 50 Ω
• Salidas digitales: 4 (como se muestra en la tabla de familias)
• Memoria a bordo: 2 GSamples estándar; actualización opcional de 8 GSamples
• Modos operativos: Disparo único, bucle, FIFO, repetición múltiple y otros
• Plataforma / control remoto: Ethernet (NETBOX)
• Características opcionales: Opción de generador de impulsos digital; modo DDS multiportadora (opción DDS)
