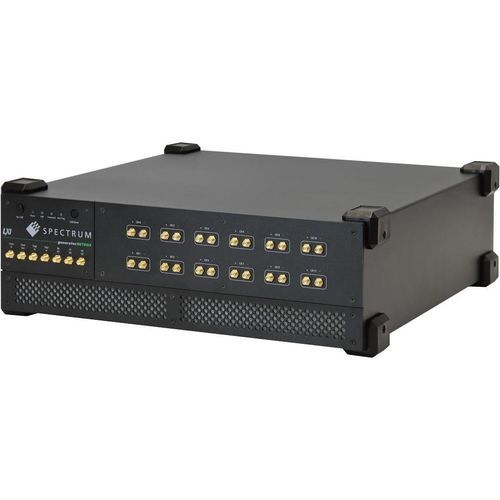

Generador de señal DN6.63 series

de impulsosde formas de onda arbitrariasdigital

Descripción general
La serie DN6.63x incluye generadores de formas de onda arbitrarias (AWG) multicanal de 16 bits con control remoto Ethernet. Los modelos admiten salida independiente y simultánea en cada canal, con DAC y amplificador por canal. Algunas configuraciones ofrecen tasas de muestreo de hasta 10,0 GS/s y anchos de banda analógicos de hasta 2,50 GHz.

Características clave

• Generación de forma de onda arbitraria con resolución de 16 bits
• Configuraciones disponibles: 4, 6, 8, 10 o 12 canales analógicos
• Generación simultánea en todos los canales con DAC y amplificador independientes
• Amplitud de salida programable: hasta ±500 mV single-ended en 50 Ω o ±1,0 V diferencial en 50 Ω
• Modos de funcionamiento: Single-Shot, Loop, FIFO, Multiple Replay, etc.
• Opciones: DDS multicarrier y generador de pulsos digitales
• Memoria a bordo escalable según modelo (hasta 8 GSamples por AWG o paquetes de memoria opcionales mayores)

Modelos disponibles y especificaciones comparativas

• DN6.635-04 — 4 salidas analógicas, 4 salidas digitales; 16 bits; tasa de muestreo: hasta 10 GS/s (según canales activos); ancho de banda: 2,50 GHz; memoria: 2x2 GSamples (opción 2x8 GSamples)
• DN6.635-06 — 6 salidas analógicas, 4 salidas digitales; 16 bits; tasa de muestreo: hasta 10 GS/s (variable según número de canales activos); ancho de banda: 2,50 GHz; memoria: 3x2 GSamples (opción 3x8 GSamples)
• DN6.635-08 — 8 salidas analógicas, 4 salidas digitales; 16 bits; tasa de muestreo: hasta 10 GS/s (variable); ancho de banda: 2,50 GHz; memoria: 4x2 GSamples (opción 4x8 GSamples)
• DN6.635-10 — 10 salidas analógicas, 4 salidas digitales; 16 bits; tasa de muestreo: hasta 10 GS/s (variable); ancho de banda: 2,50 GHz; memoria: 5x2 GSamples (opción 5x8 GSamples)
• DN6.635-12 — 12 salidas analógicas, 4 salidas digitales; 16 bits; tasa de muestreo: hasta 10 GS/s (variable); ancho de banda: 2,50 GHz; memoria: 6x2 GSamples (opción 6x8 GSamples)
• Serie DN6.632 — variantes con menor tasa de muestreo (ej. DN6.632-04/06/08/10/12): hasta 3,20 GS/s; ancho de banda: 1,40 GHz; memoria y número de canales según modelo

Especificaciones técnicas

• Resolución: 16 bits
• Tasa de muestreo máxima: hasta 10,0 GS/s (dependiente de modelo y número de canales activos)
• Canales de salida analógica: disponibles 4, 6, 8, 10 o 12
• Generación simultánea: DAC y amplificador independientes por canal
• Amplitud de salida: hasta ±500 mV single-ended en 50 Ω; hasta ±1,0 V diferencial en 50 Ω
• Ancho de banda analógico: hasta 2,50 GHz (familia DN6.635); DN6.632 hasta 1,40 GHz
• Memoria a bordo: dependiente del modelo, ampliable con packs opcionales
• Modos de reproducción: Single-Shot, Loop, FIFO, Multiple Replay
• Opciones: DDS multicarrier, generador de pulsos digitales
• Interfaz: Ethernet (operación remota LXI/netbox)
