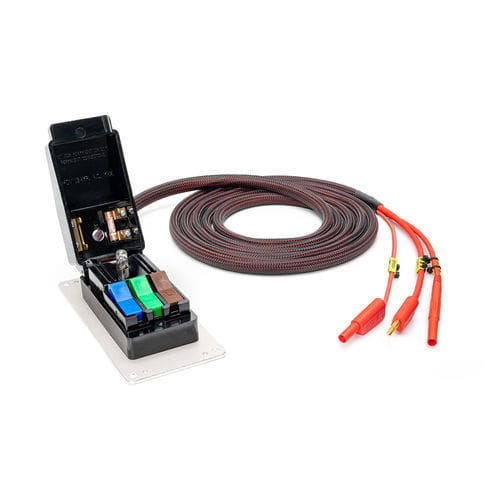

Caja de conexiones para conexiones A9/6600-s

de alta tensión

Descripción
La caja de conexión A9/6600-s es una interfaz compacta de conexión para equipos bajo prueba (DUT) que requieren conexión a tierra de protección (clase de protección I). Proporciona el conexionado de red del DUT mediante tres bornes manuales y está diseñada para montajes de prueba personalizados que precisan cableado directo e individual. Sus dimensiones de 60 x 50 x 130 mm (An x Al x Prof) la hacen adecuada para entornos de ensayo móviles y estacionarios.

Características

• Para DUT con conexión a conductor de protección (clase de protección I)
• Conexión de red del DUT mediante 3 bornes manuales
• Dimensiones: 60 x 50 x 130 mm (An x Al x Prof)
• Conectores: enchufes de laboratorio de 4 mm y conector de alta tensión ST 14
• Longitud del cable de conexión: 1,5 m

Aplicaciones y ventajas
La A9/6600-s permite un cableado directo y preciso en configuraciones de prueba especiales y admite ensayos en condiciones de alta tensión mediante el conector ST 14. Su tamaño compacto facilita la integración en bancos de prueba y equipos portátiles, y los enchufes de 4 mm garantizan conectividad estándar de laboratorio.

Especificaciones técnicas

• Modelo: A9/6600-s
• Marca: SPSelectronic
• Protección: conexión a conductor de protección (clase I)
• Conexión de red: 3 bornes manuales para el DUT
• Enchufes/conectores: enchufes de laboratorio de 4 mm; conector de alta tensión ST 14
• Cable de conexión: 1,5 m
• Dimensiones (An x Al x Prof): 60 x 50 x 130 mm
• Uso previsto: montajes de prueba móviles y estacionarios; aplicaciones de cableado personalizado
• Compatibilidad / variantes: p. ej. KT 6680U y S 6600U (variante A9/6600-s)
• Referencia de producto (SKU): A9/6600-s
