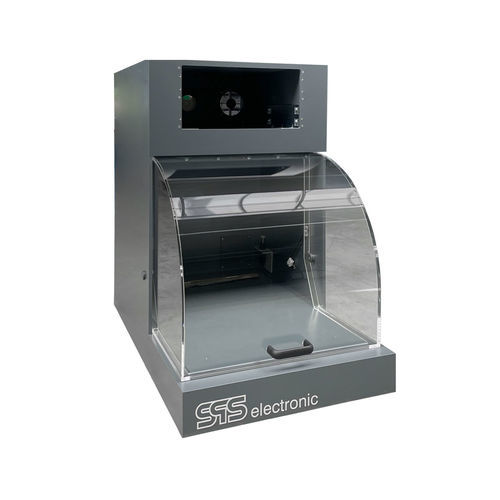

Caja de mesa HB 5000A

rectangularde vidrio acrílicode prueba

Resumen
Las cámaras de ensayo (DUT) son adecuadas para bancos de prueba que requieren protección contra contactos accidentales conforme a EN 50191. La cámara impide el acceso al objeto bajo prueba mientras haya tensiones peligrosas; la apertura de la cámara provoca la desconexión forzada de la tensión peligrosa. Las versiones extra anchas con capó acrílico abatible están pensadas para muestras grandes y cantidades medias.

Características principales

• Dimensiones máximas del DUT: 580 x 350 x 700 mm (AnxAlxF)
• Capó acrílico abatible con amortiguador
• Carcasa de PVC (RAL 7011)
• Compartimento para equipo 19'' / 5 HU integrado
• Diseño conforme a CE según EN 50191

Diseño y materiales

• Carcasa en PVC (RAL 7011) con compartimento 19'' / 5 HU
• Capó en vidrio acrílico abatible con amortiguador

Seguridad y alcance de suministro

• La versión OEM incluye finales de carrera de seguridad integrados; no se incluye lógica de seguridad por defecto
• Opcional: bloqueo por solenoide tipo ZH 61 / ZH 66
• La cámara desconecta la tensión peligrosa automáticamente al abrirse (EN 50191)

Opciones y variantes de conexión

• Conexión en el capó: adaptador básico con 10 conectores banana (tipo BA 18) o combinación toma + banana (tipo BA 00)
• Tipos de tomas seleccionables: EU Type E, US, I, CH, UK, AUS (opciones del configurador)
• Conjuntos de conexión / relés de corte seleccionables para instrumentos específicos (p. ej. HA 6680U, KT 6680U/KT 6780H, HA 188X/ST 6600, S 1802M, ST 4000, KT 1886/KT 1880)
• Opción de ampliación de garantía disponible (p. ej. hasta 24 meses)

Notas de uso
Diseñada para piezas de gran tamaño y cantidades medias, garantizando la protección del operario durante pruebas de alta tensión. La versión OEM proporciona finales de carrera de seguridad integrados; la lógica de seguridad o bloqueos adicionales deben seleccionarse como opciones o suministrarse externamente.

Características / especificaciones técnicas

• Denominación de modelo: HB 5000A (versión OEM)
• Dimensiones máximas del DUT (AnxAlxF): 580 x 350 x 700 mm
• Dimensiones exteriores (AnxAlxF): 680 x 1.050 x 1.100 mm
• Material de la carcasa: PVC (RAL 7011)
• Material de la cubierta: vidrio acrílico (capó abatible) con amortiguador
• Compartimento para equipo: 19'' / 5 HU
• Seguridad: finales de carrera integrados en la versión OEM; no incluye lógica de seguridad por defecto
• Bloqueo opcional: ZH 61 / ZH 66
• Conformidad CE: diseño según EN 50191
• Opciones de conexión típicas: BA 18, BA 00, varios tipos de tomas nacionales mediante configurador
• Fabricante / Marca: SPS electronic
