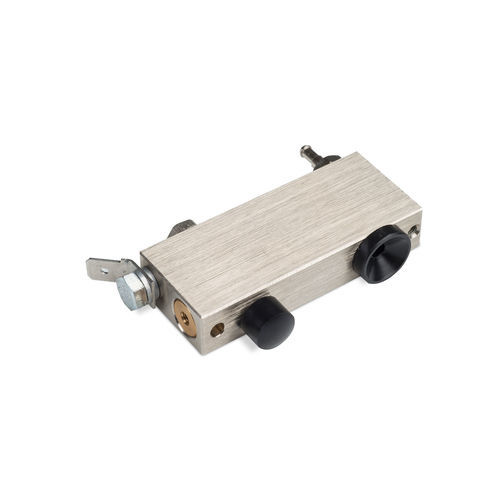

Manifold 1 vía LK 25-4

de plásticoneumático

Descripción
Los terminales neumáticos de línea permiten conectar rápidamente extremos de cable pelados en producción y en bancos de prueba automatizados. El contacto eléctrico se establece al insertar el conductor pelado en la apertura de contacto. Un émbolo de confirmación se desplaza aproximadamente 1 mm por la inserción del cable, lo que acciona el pistón de apriete que fija el cable a la carcasa. Pulsando el botón de apertura se interrumpe el suministro de aire y se libera el contacto.

Funcionamiento
El pistón de apriete neumático mantiene la punta del cable en la cavidad de contacto. La inserción del cable acciona el émbolo de confirmación (~1 mm), que inicia el movimiento del pistón. La liberación se realiza mediante un botón que ventila el pistón interrumpiendo el suministro de aire comprimido.

Aplicaciones e integración
Varios terminales pueden incrustarse en un bloque de plástico para una disposición compacta y un alto aislamiento entre canales. La tecnología de 4 hilos puede llevarse hasta el terminal neumático. Una válvula común para un grupo de terminales permite liberar todas las conexiones de forma simultánea con una única señal. SPS electronic ofrece soluciones específicas para el contacto eléctrico en entornos de prueba y producción.

Características clave

• Terminal neumático de línea para extremos de cable libres
• Funcionamiento con aire comprimido y liberación por pulsador
• Accionamiento del contacto mediante émbolo de confirmación (~1 mm)
• Disponible para diámetros máximos de cable 4 mm, 6 mm o 9 mm
• Conexión eléctrica mediante enchufe Faston

Notas
Para el contacto de superficies lisas como casquillos para extremos de cable, se recomiendan versiones con corona tipo waffle (opción WK). Las versiones WK se identifican con la opción "WK".

Especificaciones técnicas

• Familia de modelos: serie LK 25
• Variante de ejemplo en esta página: LK 25-4
• Diámetros de apriete: 4 mm / 6 mm / 9 mm
• Funcionamiento: aire comprimido (neumático)
• Accionamiento del contacto: émbolo de confirmación desplazado ~1 mm por el cable
• Mecanismo de contacto: pistón de apriete
• Método de liberación: pulsador que ventila el suministro neumático para liberar el contacto
• Interfaz eléctrica: enchufe Faston
• Montaje: posible incrustación en bloques plásticos para disposición compacta y alto aislamiento
• Agrupamiento: válvula común posible para liberación simultánea
• Accesorio opcional: corona WK 25 para terminaciones lisas (p. ej. casquillos)
• Aplicaciones típicas: pruebas automatizadas, conexiones rápidas en producción
