Prensa hidráulica XPM
motorizadaelectrónicade corte

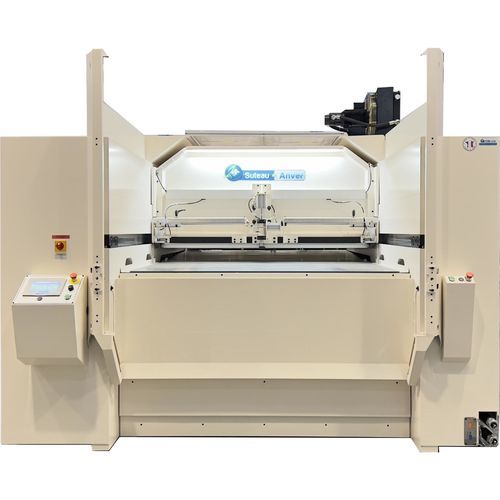

Prensa hidráulica - XPM - Suteau-Anver - motorizada / electrónica / de corte
Prensa hidráulica - XPM - Suteau-Anver - motorizada / electrónica / de corte
Prensa hidráulica - XPM - Suteau-Anver - motorizada / electrónica / de corte - imagen - 2
Prensa hidráulica - XPM - Suteau-Anver - motorizada / electrónica / de corte - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Accionamiento
hidráulica, motorizada, electrónica
Función
de corte
Aplicaciones
para material plástico, de caucho, para textiles, de cuero, para juntas de estanqueidad, para la industria textil, de fieltro, para moqueta, para espuma
Estructura
con placas calientes, tipo puente
Sistema de mando
con controlador integrado
Otras características
a medida, horizontal, servoaccionada, rotativa, inteligente, con alimentación automática, personalizable, de ciclo rápido, con devanadera
Fuerza

Mín.: 80 tf

Máx.: 500 tf

Apertura

Mín.: 40 mm
(2 in)

Máx.: 160 mm
(6 in)

Cadencia (golpes/min)

Mín.: 1 p/min

Máx.: 10 p/min

Carrera

Mín.: 20 mm
(0,787 in)

Máx.: 120 mm
(4,724 in)

Anchura de la mesa

Mín.: 50 mm
(2 in)

Máx.: 3.000 mm
(118 in)

Velocidad de la prensa

22 mm/s

Descripción

Resumen
La prensa hidráulica de troquelado con puente retráctil SUTEAU-ANVER SA XPM está diseñada para cortes precisos, silenciosos y de alta producción en materiales no metálicos flexibles y semirrígidos. Incorpora un puente móvil horizontal accionado por un motor reductor y una mesa que se eleva verticalmente mediante 2 o 4 cilindros hidráulicos, junto con un sistema patentado de inyección de aceite que alimenta los cilindros de la mesa desde un cilindro principal con válvulas de retención. La distancia de retroceso del puente es ajustable desde la pantalla táctil por incrementos de 100 mm. Cortina de seguridad frontal certificada CE y protecciones traseras para seguridad del operario. Fabricado en Francia.

Aplicaciones / Campos de aplicación
  • Sintéticos
  • Textiles
  • Cuero
  • Juntas
  • Espumas
  • Plásticos
  • Moqueta
  • Fieltro
  • Caucho
  • Otros materiales flexibles y semirrígidos

Características funcionales clave
  • Diseño con puente retráctil que libera el área de corte para colocar el troquel y retirar las piezas
  • El puente puede soportar el troquel o las contrapartes pueden montarse en el puente o en la mesa
  • Presión de mesa mediante 2 o 4 cilindros hidráulicos para una presión equilibrada y paralela
  • Sistema patentado de inyección de aceite con cilindro principal y válvulas de retención hacia los cilindros de mesa
  • Interfaz táctil multilingüe para el operador; retroceso del puente parametrizable por pasos de 100 mm
  • Seguridad: cortina de celdas certificada CE en la parte frontal y protecciones traseras
  • Alta cadencia: hasta 10 cortes por minuto
  • Fabricado en Francia

Opciones (seleccionables)
  • Sistemas de alimentación de material
  • Desenrolladores / soportes de rollos
  • Topes mecánicos (para máquinas de 2 y 4 cilindros)
  • Sistema de mantenimiento de presión para termocompresión
  • Servomotor en el puente para precisión frontal ±0,2 mm
  • Sistemas de rotación de bloque/utillaje bajo el puente o en la mesa
  • Corte sobre placa de acero templado rectificada (con topes mecánicos)
  • Placas calefactoras
  • Iluminación regulable
  • Porta-utillaje por encima del puente
  • Porta-utillaje bajo el puente
  • Máquina sin cubierta frontal
  • Módulo de control remoto / telemantenimiento
  • Versión de diseño
  • Pintura personalizada bajo petición

Versiones disponibles (ejemplos)
  • Gama 2 cilindros (ejemplos): 1600 x 800 – 80T y 100T; 1600 x 900 – 80T y 100T; 2000 x 800 – 80T y 100T; 2000 x 900 – 80T y 100T; 2400 x 800 – 80T y 100T; 2400 x 900 – 80T y 100T
  • Gama 4 cilindros (ejemplos): 1600 x 900 – 130T/150T/200T/250T/300T; 1600 x 1200 – 130T/150T/200T/250T/300T; 1600 x 1500 – 130T/150T/200T/250T/300T; 2000 x 900 – 130T/150T/200T/250T/300T; 2000 x 1200 – 130T/150T/200T/250T/300T; 2000 x 1500; 2000 x 2000; 2000 x 2500; 2400 x 900; 2400 x 1200; 2400 x 1500 (potencias como arriba)

Características técnicas
Potencia útil de corte: de 80 a 500 Toneladas
Velocidad del puente (avance/retroceso): 52 m/min
Precisión de parada del puente: +/-5 mm
Carrera ajustable: 20 a 120 mm (220 mm opción)
Velocidad de corte: 22 mm/s (fija)
Abertura entre mesa y puente (sin utillaje ni bloque): 40 a 160 mm (250 mm opción)
Altura de la superficie de trabajo: 940 mm

Especificaciones técnicas
  • Fabricante / Marca: SUTEAU-ANVER
  • Modelo: SA XPM
  • Tipo: Prensa hidráulica de troquelado con puente retráctil
  • Potencia de corte: 80–500 T (según versión)
  • Velocidad del puente (avance/retroceso): 52 m/min
  • Precisión parada del puente: +/- 5 mm
  • Carrera ajustable: 20–120 mm (220 mm opción)
  • Velocidad de corte: 22 mm/s (fija)
  • Abertura mesa-puente: 40–160 mm (250 mm opción)
  • Altura superficie trabajo: 940 mm
  • Accionamiento mesa: 2 o 4 cilindros hidráulicos, presión equilibrada
  • Sistema de inyección de aceite patentado (cilindro principal con válvulas hacia cilindros de mesa)
  • Retroceso del puente regulable vía pantalla táctil por pasos de 100 mm
  • Cadencia: hasta 10 cortes/minuto
  • Seguridad: cortina de celdas certificada CE frontal y protecciones traseras
  • Construcción: estructura mecánica soldada
  • Ancho material: hasta 3000 mm (materiales blandos, simple o multi-espesor)
